¿Alguna vez te has preguntado cómo viaja un rayo de luz cientos de kilómetros a través de una fibra de vidrio para brindar tu servicio de Internet, TV o teléfono? Más allá del cable en sí, su viaje depende de una red de héroes anónimos: los recintos de fibra óptica. Tres tipos de claves-Cierres de empalme, Cajas de terminación y Cajas de distribución-a menudo causan confusión. Si bien todos protegen conexiones de fibra delicadas, sus funciones, ubicaciones y funcionamiento interno son claramente diferentes.
Piense en su red de fibra como un sofisticado sistema de autopistas:
• El Cierre de Empalme de Fibra Óptica es la estación de unión permanente y de reparación en la carretera.
• La caja de terminación de fibra óptica es el estacionamiento final y el punto de entrada a un edificio específico.
• La Caja de Distribución de Fibra Óptica es el centro central de intercambio y distribución de todo un vecindario.
Elegir el adecuado es fundamental para la confiabilidad, la escalabilidad y la rentabilidad-de la red. Desmitifiquemos estos componentes esenciales.

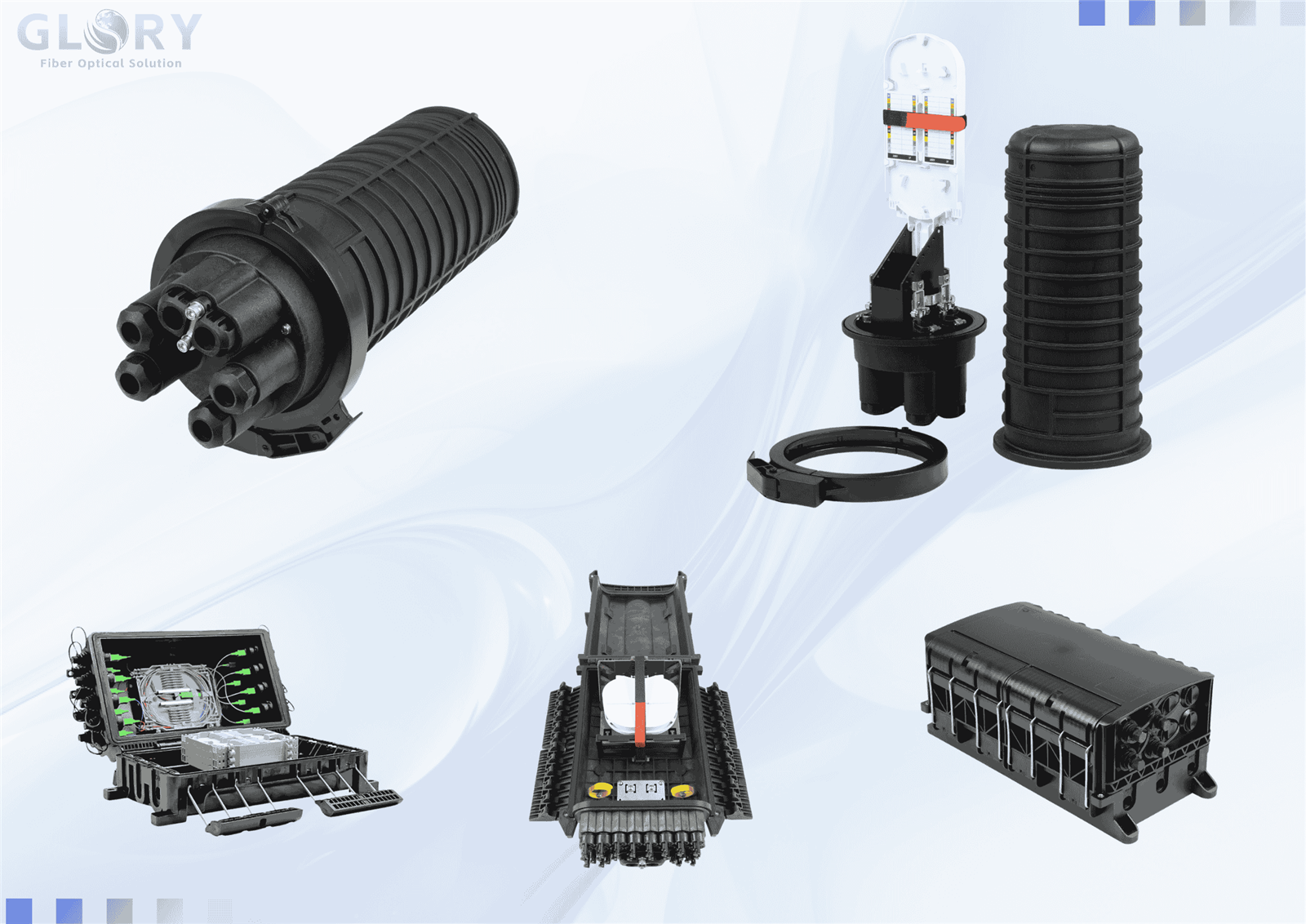

Capítulo 1: El cierre del empalme de fibra óptica: el punto de unión permanente
Función principal: proteger y unirse
El cierre de empalme está diseñado para una tarea principal y permanente: proteger el empalme por fusión donde se sueldan dos fibras de vidrio desnudas. Se trata de crear una ruta óptica continua y de baja-pérdida.
Características clave y "ADN":
• Operación principal: empalme por fusión.Se trata de quitar el revestimiento de fibra, cortar los extremos perfectamente y utilizar un arco eléctrico para fusionarlos en uno solo. El cierre alberga y protege estos frágiles puntos de empalme.
• Ubicación típica: Al Aire Libre, Durante la Ruta. Los encontrará en instalaciones aéreas (en postes), dentro de alcantarillas subterráneas o directamente-enterrados a lo largo de zanjas. Se colocan en cualquier lugar donde sea necesario extender, ramificar o reparar el cable.
• Rasgos físicos y ambientales:
- Robusto y sellado:Construido con materiales resistentes a la corrosión-(p. ej., PC+ABS, PP) y con un sistema de sellado mecánico o a base de gel-para lograr altos índices de protección IP68. Esto mantiene alejados el agua, el polvo y los roedores.
- Resistente a la temperatura:Clasificado para temperaturas de funcionamiento extremas (p. ej., -40 grados a +85 grados) para soportar la luz solar directa, el frío glacial y los ciclos térmicos.
• Arquitectura Interna:El interior se organiza en torno a bandejas de empalme apilables. Cada bandeja contiene protectores de empalme por fusión y proporciona canales para enrollar y almacenar ordenadamente el exceso de fibra. El diseño prioriza la organización del empalme y el alivio de tensión sobre los puertos del adaptador.
• Escenario de caso de uso principal:
- Empalmar dos secciones de un cable principal-de largo recorrido en una alcantarilla.
- Crear una conexión de rama (un "grifo") desde un cable de alimentación principal para dar servicio a un nuevo vecindario.
- Restaurando un cable cortado accidentalmente durante la construcción de una carretera.

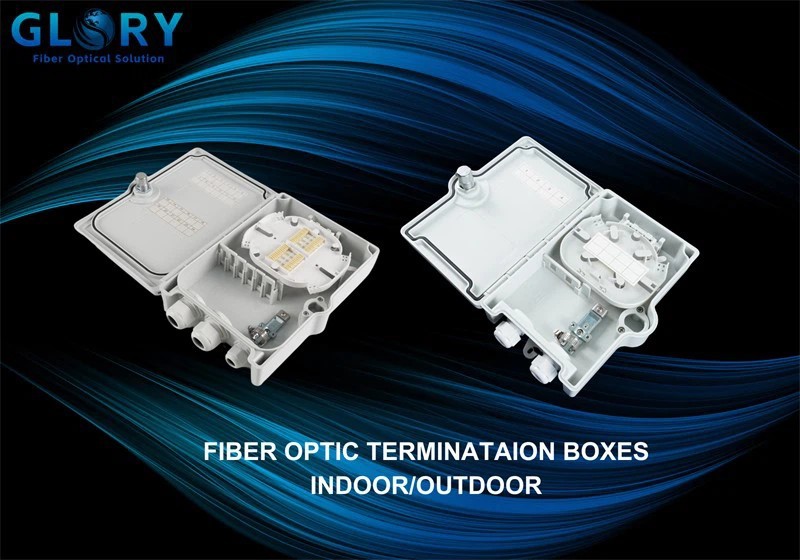

Capítulo 2: La Caja de Terminación de Fibra Óptica – El Punto de Demarcación Final
Función principal: Terminar e interconectar
La Caja de Terminación (o Caja de Terminales) marca el punto de demarcación-la transferencia oficial donde termina la red del proveedor de servicios y comienza el cableado de las instalaciones del cliente. Su trabajo es proporcionar una transición segura y accesible desde el cable exterior a los puertos conectorizados listos para el interior-.
Características clave y "ADN":
• Operación principal:Terminación del conector. El cable entrante termina con conectores (como SC o LC) en coletas. Estos conectores están montados en un panel adaptador, lo que crea una interfaz limpia, plug-and-play.
• Ubicación típica:En el borde de la red. Instalado en interiores (por ejemplo, en la pared de la sala de equipos de un edificio, en el garaje de una casa) o en lugares protegidos al aire libre, como la entrada de un edificio.
• Rasgos físicos y ambientales:
- Compacto y accesible:Diseñado para un acceso más fácil y menos frecuente. A menudo se monta en la pared-con una simple bisagra o una bandeja deslizable-. Los grados de protección (p. ej., IP65) son suficientes para entornos controlados, pero no para inmersiones prolongadas.
- Fácil de usar-:Se centra en un etiquetado de puertos claro y una fácil aplicación de parches para el usuario final-o el técnico.
• Arquitectura Interna:
Centrado alrededor de un panel adaptador y funciones de administración de fibra, como carretes o clips para almacenar la holgura del pigtail. Puede incluir unidades de puesta a tierra para elementos de cables metálicos. El espacio está optimizado para un número limitado de conexiones.
• Escenario de caso de uso principal:
- El gabinete ONT (Terminal de red óptica) montado en la pared exterior de una casa en una implementación FTTH.
- La caja-montada en la pared en la sala de servidores de una oficina donde ingresa la línea de servicio externo.
- Proporcionar puntos de prueba para que los operadores de red aíslen y solucionen problemas-del suscriptor.

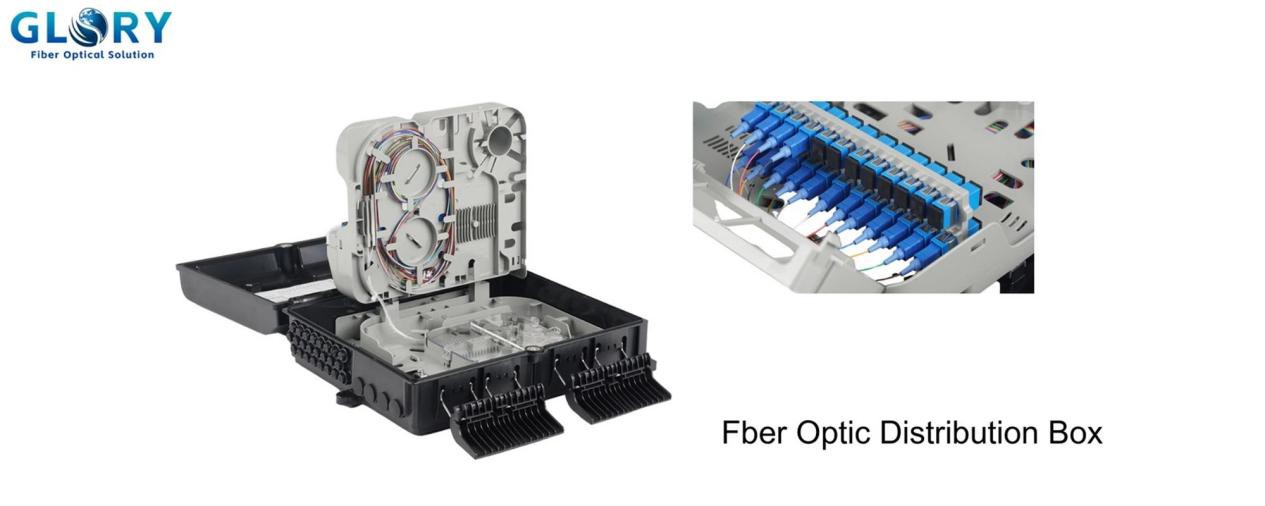

Capítulo 3: La caja de distribución de fibra óptica: el centro de distribución central
Función principal: distribución y conexión cruzada-
La caja de distribución (o gabinete Cross-Connect) es el centro de tráfico activo. No sólo protege las conexiones; divide y enruta señales ópticas a múltiples puntos finales, lo que permite que una sola fibra alimentadora preste servicio a docenas de-usuarios finales.
Características clave y "ADN":
• Operación principal:División y parcheo de señales. Su componente más crítico es el divisor PLC (Planar Lightwave Circuit), que divide pasivamente la potencia de una señal de entrada en múltiples señales de salida (por ejemplo, 1x32). También facilita conexiones flexibles mediante cables de conexión entre diferentes puertos.
• Ubicación típica:Puntos de agregación de red. Se encuentra en gabinetes exteriores en las esquinas de las calles, en cuartos de servicio del sótano de edificios de apartamentos o dentro de áreas de distribución de centros de datos.
• Rasgos físicos y ambientales:
- Más grande y más estructurado:Significativamente más grande que las cajas de terminación para acomodar una gran cantidad de fibras, divisores y una amplia gestión de cables de conexión.
- Modulares y escalables:A menudo cuenta con bandejas modulares para divisores y paneles adaptadores, lo que permite agregar capacidad según sea necesario. Las versiones para exteriores requieren una alta protección de ingreso (IP65/IP68).
• Arquitectura Interna:
Diseñado para la gestión de alta-densidad. Incluye:
- Módulos de montaje del divisor:Para sujetar y organizar divisores PLC.
- Paneles adaptadores de alta-densidad:Para puertos alimentadores entrantes y puertos de distribución salientes.
• Gestión avanzada de cables:
Administradores verticales y horizontales, bucles de goteo y carretes para enrutar y almacenar de manera ordenada un gran volumen de cables de conexión sin violar los límites del radio de curvatura.
• Escenario de caso de uso principal:
- El gabinete FAT (Terminal de acceso a fibra) en una red FTTH que divide una fibra alimentadora para dar servicio a 32 o 64 hogares en un vecindario.
- El punto principal de distribución de fibra en cada piso de un edificio de oficinas grande (FD/Distribuidor de piso).
- Centro central de interconexión y parcheo dentro del marco de distribución óptica de un centro de datos.
Elegir el centro adecuado para el trabajo adecuado
Si bien los tres son "cajas de fibra", sus propósitos son complementarios, no intercambiables. Confundirlos puede provocar fallas en el diseño de la red, dolores de cabeza en la instalación y pesadillas de mantenimiento.
Una guía rápida para tomar decisiones:
• ¿Necesita unir permanentemente dos cables de fibra en una zanja exterior o en un poste? → Necesita un cierre de empalme.
• ¿Necesita terminar de forma ordenada la línea del proveedor de servicios y proporcionar un enchufe estable para el enrutador del cliente dentro de un edificio? → Necesita una Caja de Terminación.
• ¿Necesita dividir una señal principal para dar servicio a todo un bloque de apartamentos o un vecindario desde un gabinete central? → Necesitas una Caja de Distribución.
Sinergia en acción:
En una red FTTH típica, una caja de distribución en un gabinete de calle divide la señal. Luego, las fibras individuales van a cada casa, donde pueden empalmarse en un pequeño cierre de empalme en el poste cerca de la casa, antes de finalmente ingresar a la caja de terminación en la pared de la casa para conectarse a la ONT.
Comprender estos distintos roles permite una mejor planificación de la red, adquisiciones más inteligentes y operaciones más eficientes. Garantiza que se implemente el nivel adecuado de protección, capacidad y funcionalidad en cada punto crítico de su infraestructura óptica.
