Introducción: más allá de la hoja de especificaciones
Olvídese de las promesas abstractas sobre la velocidad. En un centro de datos en vivo, el cableado no se trata de un ancho de banda teórico; se trata de la realidad física del calor, el espacio y las manos humanas. Los viejos estantes de latiguillos de fibra única, un bosque colorido pero caótico, crearon cuellos de botella que no podíamos permitirnos. He visto a técnicos pasar media hora rastreando una sola falla a través de ese laberinto mientras sonaba una alarma del sistema. El cambio hacia cableado estructurado de alta-densidad utilizando sistemas MTP/MPO y paneles modulares no fue solo una actualización; fue un paso de la artesanía a una ingeniería repetible y confiable. Ésta es la base que hace que 40G, 100G y el avance más allá no sólo sean posibles, sino también manejables.
MTP/MPO: No sólo un conector, una filosofía
Llamar a un conector MTP/MPO conector "denso" lo subestima. Es un sistema en un enchufe. Con 12, 16 o 24 fibras en una carcasa no mucho más grande que un SC estándar, representa un cambio de diseño fundamental. La distinción importa: MPO es el estándar genérico (Multi-fibra Push-On), mientras que MTP es una implementación específica y superior de US Conec, conocida por su precisión y durabilidad-un detalle que se vuelve crítico durante miles de ciclos de acoplamiento.

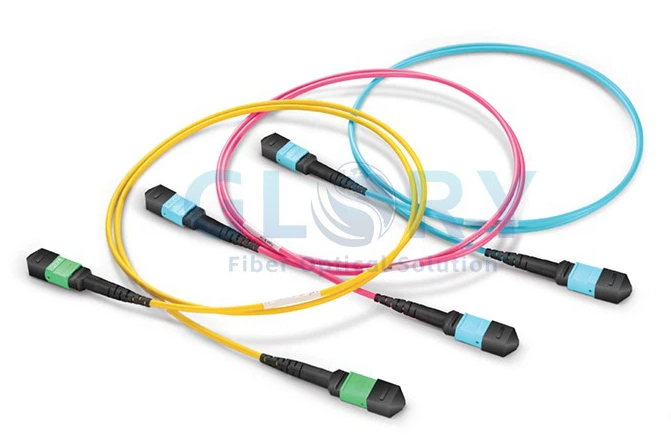

La verdadera-ventaja del mundo no es sólo la densidad; es previsibilidad. En una implementación SR4 de 100G-, que requiere 8 fibras, ya no es necesario manipular, etiquetar y enrutar cuatro pares LC dúplex separados. Estás manipulando un objeto. En un despliegue a las 3 de la mañana, cuando el efecto de la cafeína está desapareciendo, la reducción del potencial de error es tangible. Los cables troncales-con terminación de fábrica que utilizan estos conectores llegan con extremos pulidos y probados. Recuerdo un proyecto en el que pasamos 144 fibras entre pisos usando doce troncales MTP de 12-fibras. Lo que habría sido una semana de trabajo de terminación para dos ingenieros se completó en una tarde. El tiempo ahorrado no se debió sólo a la mano de obra; se trataba de poner en línea equipos que generaran ingresos más rápidamente.
Paneles de conexión: Donde el sistema se gana el sustento

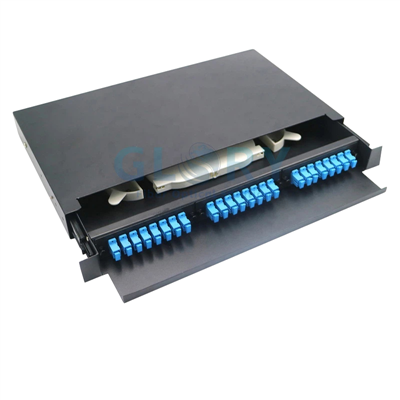

Un panel de conexión suele verse como una pieza de metal pasiva. En la práctica, es el sistema nervioso central de tu capa física. La diferencia entre un panel LC estándar y un panel modular de alta-densidad es la diferencia entre una estantería estática y una biblioteca con escalera deslizante. Este último está diseñado para un uso activo y continuo.
El componente crítico es el casete o módulo. Este es el traductor entre la red troncal de alta-densidad y el mundo de los equipos. Un solo casete, por ejemplo, toma un MTP de 12-fibras desde la parte posterior y presenta 6 puertos LC dúplex en la parte frontal. La elección aquí es estratégica. Un panel de conectores fijo-lo bloquea. Un sistema modular de un proveedor como Panduit o Corning le permite adaptarse. ¿Necesita cambiar de LC a SC para una matriz de almacenamiento heredada? Cambie el casete. ¿Necesita actualizar a una red troncal de 24-fibra para el futuro 400G? El marco permanece; cambias las partes internas. He sido testigo de primera mano del ahorro de costos de este enfoque durante una actualización gradual, donde los marcos de paneles existentes sobrevivieron a tres generaciones de actualización tecnológica.
Polaridad: la trampa del instalador silencioso
La polaridad es el aspecto más comúnmente mal entendido y fallido de la implementación de MPO. El concepto es simple: la luz debe transmitirse desde un puerto Tx en un extremo a un puerto Rx en el otro. Con 12 fibras idénticas en un conector, lograr esto requiere un esquema de cruce deliberado, definido por TIA-568 como Métodos A, B y C.
La teoría es limpia; la práctica es donde ocurren los fracasos. La trampa es la inconsistencia. Es posible que compre cables troncales del Método B, pero instale accidentalmente casetes de Tipo A. El enlace estará inactivo y la falla será invisible a la vista. Una vez pasé un día frustrante solucionando problemas en un nuevo enlace 40G solo para descubrir que la polaridad estaba invertida en el casete porque el instalador no verificó el tipo estampado en la carcasa.
Desde el campo, el Método B se ha convertido en el estándar de facto por su simplicidad: el "volteo" se realiza una vez, dentro del cable troncal. Los cables de conexión siempre son directos-. Esta consistencia reduce la carga cognitiva. La regla es absoluta: antes de enchufar algo, verifique el método en la etiqueta del cable troncal, el casete y su documento de diseño. Tu fotómetro te lo agradecerá.
Integración: una vista desde el bastidor
Repasemos una secuencia de implementación real, la forma en que realmente sucede. Está conectando una nueva fila de conmutadores-en la parte superior-del bastidor a un panel de agregación central a 30 metros de distancia.
Primero, instale los marcos del panel de conexiones de alta-densidad en ambas ubicaciones. Luego, tira de los-cables troncales MTP preterminados- estos son cables gruesos y robustos con argollas protectoras para tirar. Los dirige a través de una bandeja superior o un conducto debajo-del piso, conectando la parte posterior del Panel A con la parte posterior del Panel B. Esta es su columna vertebral permanente y protegida. No hay empalmadores por fusión en el sitio.
A continuación, rellena los paneles con casetes que coincidan con la polaridad elegida. Escucha un clic sólido cuando el conector MTP se acopla al casete en la parte trasera. En el frente, ahora tiene una serie limpia y etiquetada de puertos LC. Por último, se utilizan cables de conexión LC dúplex cortos y codificados por colores-para conectar estos puertos frontales a los puertos del conmutador o del servidor específicos. El enlace completo ya está activo.
Los beneficios operativos son profundos. La solución de problemas es aislada: si falla un enlace, primero debes reemplazar el cable de conexión frontal-corta y accesible. El escalado es lógico: agregar un nuevo conmutador significa usar más puertos en un casete existente o insertar uno nuevo. La gestión de cables es inherente, no una ocurrencia tardía. El flujo de aire, que a menudo es una ocurrencia tardía en el cableado, mejora dramáticamente porque los troncos gruesos y permanentes están cuidadosamente encaminados en la parte trasera, y en la parte delantera solo se utilizan puentes cortos necesarios.
Implementación: lecciones del campo
Planificar en papel es una cosa; instalarlo en un centro de datos ruidoso y abarrotado es otra. Esto es lo que años de implementaciones han consolidado como no-negociable:
Diseñe con Slack, no solo con espacio
Deje un 70% de relleno en los paneles, pero también diseñe bucles flojos explícitos para los cables troncales. Un bucle de servicio, cuidadosamente enrollado y asegurado dentro del administrador vertical, es un seguro contra futuros movimientos de estantería o tirones accidentales.
La polaridad como religión
Documente el método elegido (nuevamente, se recomienda B) en el Libro de ejecución. Luego, etiquete físicamente cada extremo del cable troncal y bandeja del casete con el "Método B" usando un marcador permanente. La redundancia visual evita errores.
El radio de curvatura es una ley, no una guía
Las curvas pronunciadas provocan una pérdida de "macro-flexión". Probé eslabones que pasaron pero estaban en el borde porque un tronco estaba demasiado apretado en una esquina. Utilice-administradores de radio fluidos en todas partes.
Etiqueta para la siguiente persona, no para ti
Siga TIA-606-C. Sus etiquetas deben ser claras para alguien a las 2 am durante una crisis. Incluya el bastidor de origen, el bastidor de destino y la identificación del circuito. Una simple etiqueta impresa es mejor que una cinta escrita a mano.
Las tapas antipolvo permanecen puestas hasta la conexión
El interior de un casquillo MTP sin usar es un imán para el polvo y la pelusa. Guardo una botella de aire comprimido y una caja de bastoncillos de limpieza en mi kit de herramientas. Cada conector se inspecciona con un visor de bolsillo antes de acoplarlo-sin excepciones.
Pruebe todo, no asuma nada
Las pruebas de referencia con un equipo de prueba de pérdida óptica (OLTS) son obligatorias después de la instalación. Pero también pruebe después de cualquier reconfiguración. El problema más común después-del cambio no es la rotura, sino un conector sucio debido al manejo. Documentar los valores de la pérdida; son su base para diagnósticos futuros.
Este enfoque del cableado lo transforma de un costo necesario a un activo estratégico. Es un sistema que reconoce las limitaciones de la física, la falibilidad de los operadores humanos y la inevitabilidad del cambio. El objetivo no es sólo conectar el punto A con el punto B hoy, sino construir una capa física que siga siendo clara, adaptable y confiable para el próximo ingeniero que abra la puerta del rack.
