Introducción
La mayoría de las guías sobre fibra óptica se leen como un libro de texto estéril. Enumeran piezas, presentan estándares y hacen que parezca un mundo perfecto, plug-and play. Después de haber pasado años trabajando hasta las rodillas en la construcción de centros de datos y reparaciones de campo, puedo decirles que es todo lo contrario. La diferencia entre una red-sólida y una pesadilla para solucionar problemas a menudo se reduce a las piezas humildes, a veces confusas, que lo unen todo: los componentes de conectividad.
Olvídese de la teoría perfecta; aquí está el -mundo real, a menudo-un resumen obstinado sobre cómo elegirlos.
1. ElAdaptador de fibra óptica: La plataforma de aterrizaje de su conector
Piense en un adaptador como si fuera un casquillo de precisión. Su única función es mantener dos casquillos de conector en perfecta alineación y sin polvo-. Parece simple, pero es donde muchos ahorran-y pagan después.
Tienes tus tipos comunes: el SC grueso y con pestillo; el diminuto y omnipresente LC; el FC robusto y roscado. La regla es estúpidamente simple:coincide con el conector. Un enchufe LC va a un adaptador LC. Intentar forzar cualquier otra cosa es una excelente manera de arruinar un conector de $500. La verdadera elección está en el material de la funda interior. Para el 99% de las aplicaciones en interiores, los manguitos cerámicos de circonio son el estándar de oro-ofrecen pérdidas consistentemente bajas.
Sin embargo, para aplicaciones militares o exteriores extremas sujetas a cambios bruscos de temperatura, verá especificaciones que exigen fundas metálicas de bronce fosforoso, ya que manejan mejor la expansión térmica, aunque con una penalización de pérdida leve, a menudo aceptable. ¿Mi opinión personal? Quédese con la cerámica para centros de datos y trabajos empresariales. Y por amor a las señales limpias,Utilice siempre adaptadores con contraventanas antipolvo-incorporadas. He visto más problemas por contaminación en un puerto abierto que por casi cualquier otra causa.
2. ElConectores de fibra óptica: El fin del negocio

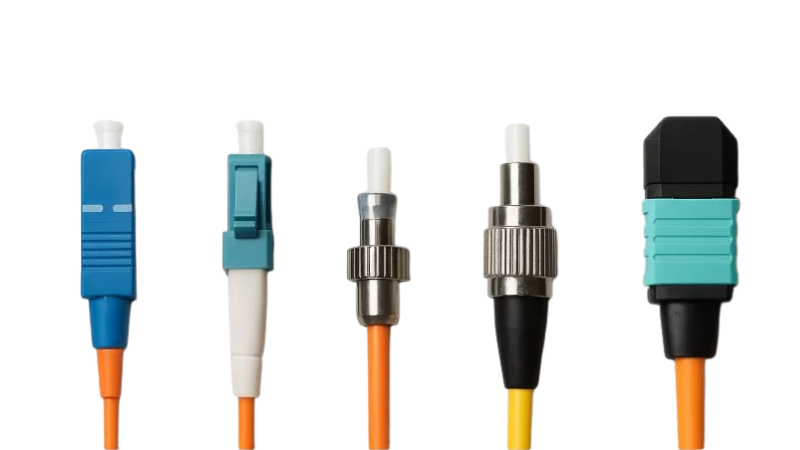

Este es el enchufe. Es la interfaz de tu mundo. El paisaje es una mezcla de legado y modernidad.
CAROLINA DEL SUR: El caballo de batalla. Tonto, confiable y un poco voluminoso. Sigue siendo el rey en muchas oficinas centrales de telecomunicaciones y terminales FTTx.
LC: El vigente campeón. Su pequeño formato ganó la guerra de los centros de datos. Cuando incluye 48 puertos en un panel de 1U, LC es su única opción sensata.
FC y ST:La vieja guardia. Encontrará FC en muchos equipos de prueba (como su OTDR) porque el acoplamiento roscado es seguro. ST se mantiene en algunas columnas vertebrales de campus más antiguas. ¿Mi consejo? No especifique nuevas instalaciones con ellos a menos que el equipo existente lo obligue a hacerlo.
MTP/MPO: El futuro (y presente) de la velocidad. Este conector de matriz de múltiples-fibras es lo que hace posible 40G, 100G y 400G. Es complejo, ya que la polaridad es una fuente constante de dolores de cabeza, pero no-negociable para las arquitecturas de hojas de columna-de alta-densidad.
Ahora, elLa mina terrestre más grande: UPC vs. APC. Los extremos azul (UPC) y verde (APC) sonNO intercambiables. UPC tiene un pulido plano; APC tiene un pulido en ángulo de 8 grados. Mezclarlos provoca pérdidas catastróficas. La regla es sencilla: utilice APCsolo donde la pérdida de retorno (reflexión-inversa) es crítica. Esto ocurre casi exclusivamente en sistemas de superposición de vídeo RF (CATV) y de red óptica pasiva (PON), como la fibra-hasta-el-hogar. Para todas las demás aplicaciones de datos,-Ethernet, Fibre Channel, SONET-UPC es estándar y correcto. He perdido la cuenta de las veces que he visto conectores APC verdes ordenados incorrectamente para un enlace de datos estándar, lo que ha provocado confusión y retrasos.
3. ElCable de conexión de fibra: El cable de batalla
Este es el cable terminado que conectas entre tu interruptor y panel. Comprarlos parece fácil, pero los detalles importan.
Primero,extremos del conector. Conozca su equipo. Un conmutador Arista con puertos LC necesita cables dúplex LC-LC. Parece obvio, pero te sorprendería.Tipo de fibra es fundamental: chaqueta amarilla para modo único-(larga distancia, alta velocidad), agua para modo múltiple OM4/OM5-(corto-alcance, enlaces de centro de datos rentables-). El material de la chaqueta también importa. En espacios plenos, usteddebeUtilice cables con clasificación LSZH (bajo en humo y sin halógenos) para cumplir con los códigos de seguridad contra incendios como NEC en los EE. UU. Riser-clasificado (CMR) es para tramos verticales entre pisos.
Mi fuerte recomendación:Invierta en fibra curva-insensible (Cumple con ITU-T G.657.A2) para cables de conexión. La ligera prima de coste merece la pena. Le permite guiar los cables firmemente alrededor de las esquinas sin preocuparse por la atenuación de "macrobendación", que es un salvavidas en gabinetes estrechos. Para enlaces DWDM o 400G críticos y de largo-alcance, especifiquePérdida ultrabaja (ULL) cordones de conexión. Estos utilizan casquillos y pulido de primera calidad para lograr pérdidas inferiores a 0,15 dB, lo que le proporciona un valioso presupuesto de enlace adicional.
4. ElCable flexible de fibra óptica: El punto de fusión
Un pigtail es un híbrido: un conector en un extremo y fibra desnuda en el otro. Es el puente permanente entre el cable principal (empalmado al extremo desnudo) y el panel de conexiones (donde se conecta el conector).
Aquí es donde la práctica difiere de la teoría. Si bien existen conectores instalables-en el campo,No hay nada mejor que una coleta-pulida de fábrica y unida por fusión. La consistencia y la baja pérdida (generalmente menor o igual a 0,2 dB) de un pulido de fábrica, como se documenta en estándares como TIA-455-234, superan con creces lo que se puede lograr en el campo en condiciones menos que ideales. He visto terminaciones de campo aumentar hasta 0,5-0,75 dB. En una larga cascada, eso termina en fracaso.
Elija modo único-(OS2) o modo múltiple-(OM4) para adaptarse a su planta de cable. La fibra protegida-apretada de 900 µm en el trozo es robusta para realizar empalmes. dejar ungeneroso circuito de servicio-al menos 1,5 metros-en la bandeja de empalme. Los ingenieros que lo acortan para "ahorrar espacio" crean futuras pesadillas en materia de reparaciones.
5. ElConjunto de panel y adaptador: El sistema nervioso
Este es el hogar de todo lo anterior. Los paneles de conexión y los cerramientos organizan el caos. La elección aquí tiene que ver con la densidad, la accesibilidad y la gestión.
Los paneles LC de alta-densidad (como 48 puertos en 1U) son estándar. Para los sistemas MTP, está buscando paneles modulares que acepten bloques adaptadores MTP. La clave es planificar el crecimiento ymanejabilidad. Es una pesadilla solucionar un panel que está 100 % lleno el primer día. Utilice módulos en blanco y planifique entre un 20 y un 30 % de puertos de repuesto. Además, considereAccesibilidad delantera versus trasera.¿Puedes localizar y reemplazar fácilmente un adaptador dañado desde el frente o necesitas desmontar todo el panel?
Uniéndolo todo: un flujo de trabajo-del mundo real
Entonces, ¿cómo se especifica esto para un proyecto? Este es mi proceso no-de libro de texto:
Comience con los requisitos.¿Cuál es la aplicación? ¿Es una columna vertebral de centro de datos de 400G (SMF, MTP), una columna vertebral de campus (MMF, LC) o una red FTTx (SMF, SC/APC)? La velocidad/distancia dicta la fibra. La aplicación dicta el conector/pulido.
Auditar el entorno existente.¿Qué hay ya ahí? No siempre se construye en terreno totalmente nuevo. La compatibilidad con los paneles y equipos existentes es primordial para evitar una selva de latiguillos híbridos.
Priorice los puntos débiles.¿Es densidad? (Vaya LC o MTP). ¿Es un ambiente hostil? (Especificación de conectores resistentes con clasificación IP67-y gabinetes sellados según IEC 60529). ¿Está preparado para el futuro? (Implemente troncales MTP incluso si se utilizan inicialmente para 10G, para una fácil actualización a 40/100G).
Elija Calidad y Consistencia. Compre de fabricantes acreditados cuyos componentes se hayan probado para cumplir con estándares como IEC 61753-1. Mezclar y combinar marcas sin nombre es una apuesta de pérdida y confiabilidad. Un panel lleno de conectores limpios y pulidos constantemente es algo hermoso.
Nunca, jamás, olvide la limpieza y la inspección. El componente más caro y que cumple con los estándares-no tiene valor si el extremo del casquillo está sucio. Cada procedimiento de instalación y mantenimiento debe comenzar y finalizar con una inspección y limpieza adecuadas (según IEC 61300-3-35). Esto no es una sugerencia; es la regla número uno.
Al final, seleccionar componentes de fibra no se trata de memorizar un catálogo. Se trata de comprender las-compensaciones entre densidad, rendimiento, costo y realidad operativa. Se trata de saber que el conector verde tiene un propósito específico, que la terminación de fábrica supera al trabajo de campo en cuanto a confiabilidad y que un conector limpio es un conector feliz. Evite la perfección teórica; Apunte a ser robusto, manejable y sensato. Tu yo futuro, al rastrear un enlace a las 2 a. m., te lo agradecerá.
