APC y UPC describen dos geometrías de extremo óptico-diferentes. APC normalmente proporciona un mayor control de la retrorreflexión, mientras que UPC sigue siendo la interfaz especificada para muchos transceptores, instrumentos de prueba y sistemas de fibra instalados.
lo correctoAPC frente a UPCLa elección depende del puerto del equipo y del canal óptico completo-no del color del conector ni de un número de rendimiento únicamente.
Esta guía comparaConector de fibra APC vs UPCgeometría, rendimiento óptico, compatibilidad, aplicaciones y costo. También explica cómo especificar SC/APC, SC/UPC, LC/APC, LC/UPC y ensamblajes híbridos en una solicitud de presupuesto de proyecto.
Respuesta rápida
APC o UPC: la regla práctica
- APCTiene un extremo en ángulo, comúnmente de 8 grados, y generalmente se identifica con un conector verde. Se utiliza ampliamente en PON, FTTH, CATV y otros enlaces sensibles a la reflexión-.
- UPCtiene una cara extrema convexa no-en ángulo y normalmente se identifica con un conector azul. Sigue siendo común en transceptores, paneles de conexión y equipos de prueba.
- APC normalmente proporciona un mejor rendimiento de pérdida-de retorno, pero la pérdida de inserción debe evaluarse por separado.
- Utilice el pulimento especificado por la interfaz del equipo y nunca conecte directamente un enchufe APC con un enchufe UPC.
Un cable puede tener APC en un extremo y UPC en el otro cuando cada extremo se conecta a un puerto de dispositivo coincidente.
Para obtener una comparación más amplia de formatos de conectores, consulte laGuía del conector de fibra óptica Glory Optical.
Conector APC versus conector UPC: ¿Qué cambia físicamente?
APC y UPC se refieren a la interfaz óptica pulida al final del casquillo. No son tipos de cuerpos de conectores.
SC, LC, FC y otras familias de conectores se pueden suministrar con diferentes opciones de pulido, que incluyen:
- SC/APC y SC/UPC
- LC/APC y LC/UPC
- FC/APC y FC/UPC
- MPO/APC y MPO/UPC
¿Qué es un conector UPC?
UPC significaContacto ultrafísico.
La cara final tiene una superficie convexa controlada y una interfaz óptica sin ángulo-. La forma está diseñada para poner los núcleos de fibra en contacto físico cuando se acoplan dos conectores compatibles.
CEI 61755-3-1:2024define los parámetros de interfaz óptica-para conectores monomodo-no-en ángulo que utilizan casquillos de circonio cilíndricos de 2,5 mm o 1,25 mm.
Los conectores UPC monomodo-normalmente son azules, aunque la adquisición debe basarse en la especificación escrita del conector y no únicamente en el color de la carcasa.
¿Qué es un conector APC?
APC significaContacto físico en ángulo.
Su férula está pulida en ángulo para que la luz reflejada se aleje del núcleo de la fibra en lugar de viajar directamente hacia la fuente óptica.
CEI 61755-3-2:2024define los parámetros de interfaz óptica-para casquillos de circonio cilíndricos monomodo-pulidos en un ángulo de 8 grados.
Los conectores APC suelen ser verdes y se utilizan en muchas aplicaciones PON, CATV, RF-sobre-fibra y monomodo-en paralelo.
Rendimiento de APC frente a UPC: pérdida de retorno y pérdida de inserción
La pérdida de retorno y la pérdida de inserción describen diferentes aspectos del rendimiento del conector.
- Pérdida de devoluciónindica con qué eficacia se controla la potencia óptica reflejada. Un mayor valor de pérdida-de retorno positivo significa menos potencia reflejada.
- Pérdida de inserciónMide la potencia óptica directa perdida a través de un componente o conexión.
El procedimiento de medición de la pérdida-de rentabilidad está definido porCEI 61300-3-6. La atenuación de componentes y la atenuación de -conectores acoplados aleatoriamente están cubiertas porCEI 61300-3-4yCEI 61300-3-34.
Pérdida de retorno de APC vs UPC
APC normalmente proporciona un rendimiento de pérdida-de retorno más fuerte porque su geometría en ángulo redirige la energía reflejada lejos del núcleo de la fibra. El valor requerido para un enlace específico lo establece la especificación aprobada y puede variar con:
- familia y grado de conector;
- método de terminación;
- tipo de fibra;
- requisitos de equipo;
- rendimiento combinado aleatorio-;
- completar el-retorno óptico del canal-presupuesto de pérdidas.
Pérdida de inserción APC frente a UPC
APC no proporciona automáticamente una pérdida de inserción menor que UPC. La atenuación real también depende de:
- alineación del núcleo de fibra-;
- concentricidad de la virola;
- geometría de ápice y radio;
- limpieza de las puntas-la cara;
- adaptador-condición de la funda;
- desgaste del conector;
- método de referencia;
- grado de fabricación.
Algunas familias de productos especifican pérdidas de inserción APC y UPC comparables, mientras que los ensamblajes especializados pueden mostrar límites diferentes. Compare las especificaciones aprobadas del producto en lugar de asumir que un pulimento siempre funciona mejor en cuanto a atenuación.
Ejemplos de productos Glory
Los siguientes valores son especificaciones actuales del producto Glory, no límites universales de IEC:
| Ejemplo de producto Glory | Polaco | Pérdida de inserción | Pérdida de devolución |
|---|---|---|---|

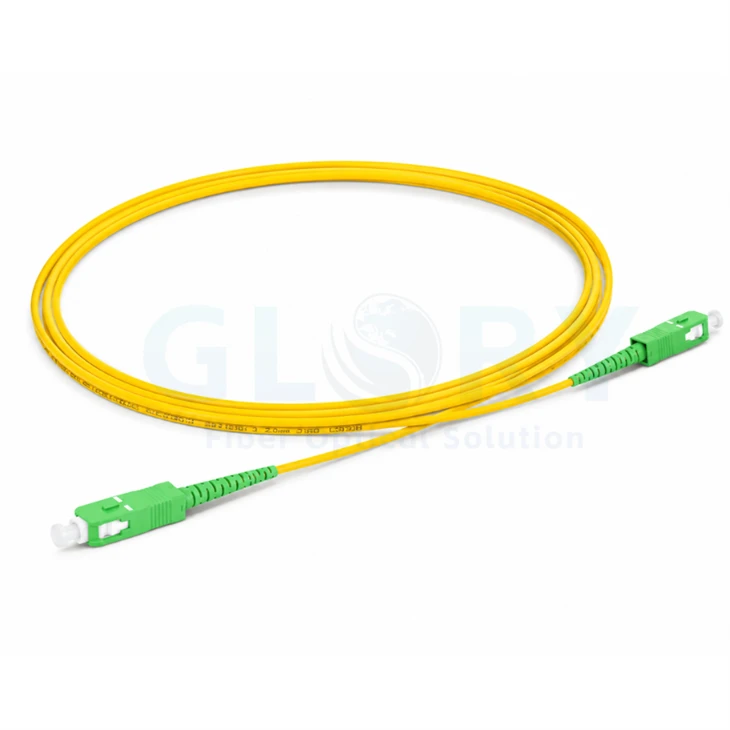

| Cable de conexión OS2 simplex SC/APC a SC/APC | APC | Menor o igual a 0,30 dB | Mayor o igual a 60 dB |

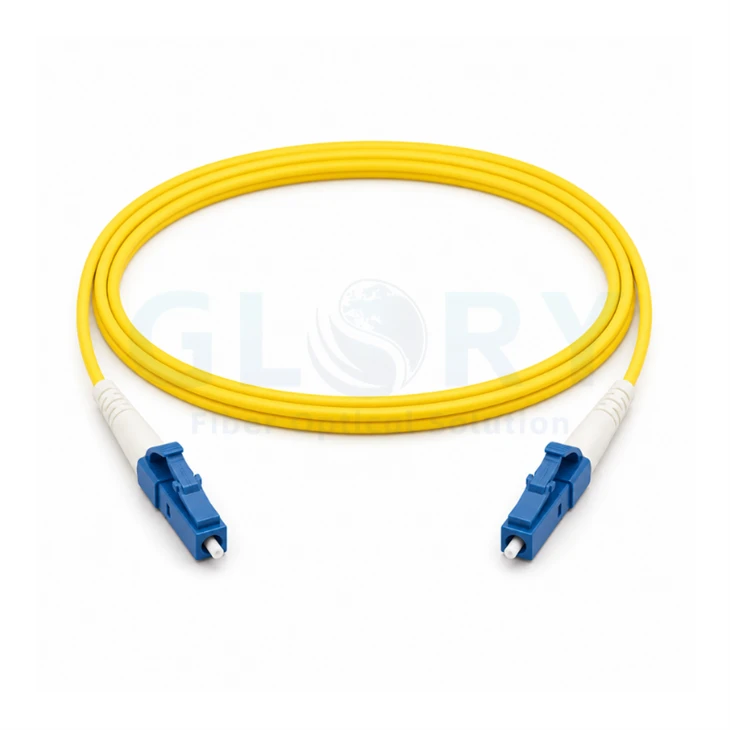

| Cable de conexión LC/UPC a LC/UPC simplex OS2 | UPC | Grado estándar Menor o igual a 0,30 dB | Valor de referencia mayor o igual a 50 dB |
Las imágenes a continuación son fotografías de productos actuales de las páginas de productos de Glory Optical vinculadas.
Estos ejemplos muestran que el techo de pérdida-de inserción especificado puede ser similar, mientras que el ensamblaje de APC conlleva el requisito de pérdida-de retorno más estricto. Los valores de aceptación del proyecto deben provenir de la hoja de datos aprobada, la especificación de compra o los requisitos del equipo.
¿Es APC mejor que UPC?
APC normalmente es mejor para reducir la retrorreflexión. Que sea la mejor opción para un enlace en particular depende de cuatro comprobaciones:
- ¿Qué interfaz óptica está instalada en el equipo?
- ¿Qué requisito de devolución-pérdida o reflectancia se aplica?
- ¿Qué ecosistema de conectores existe ya en el canal?
- ¿Se puede inspeccionar y probar el enlace con los accesorios correctos?
UPC sigue siendo adecuado cuando la interfaz del dispositivo es UPC y el canal completo cumple con el rendimiento óptico requerido. APC es apropiado cuando el sistema está diseñado para una interfaz en ángulo y el control de la reflexión es importante.
SC APC vs SC UPC en FTTH y PON
El formato SC se utiliza ampliamente en FTTH, PON, CATV y sistemas de distribución óptica pasiva. Tanto SC/APC como SC/UPC utilizan una carcasa SC push-pull y un casquillo de 2,5 mm, pero sus interfaces pulidas son diferentes.
| Característica | Carolina del Sur/APC | SC/UPC |
|---|---|---|
| Identificación común | Verde | Azul |
| Interfaz de cara final- | En ángulo, normalmente 8 grados | Interfaz convexa sin-ángulo |
| Rendimiento de reflexión | Control de reflexión posterior-más fuerte | Más bajo que una interfaz APC comparable |
| Ventaja del sistema | Común en redes pasivas sensibles a la reflexión- | Amplia compatibilidad con equipos UPC especificados |
| uso común | FTTH, PON, CATV, distribución pasiva | Equipos de telecomunicaciones, enlaces de prueba y redes UPC instaladas. |
| Emparejar directamente con el otro esmalte. | No | No |
¿Por qué FTTH utiliza a menudo SC/APC?
Muchas redes FTTH utilizan SC/APC en divisores, cajas de distribución, tomas de pared y equipos de abonado porque los canales ópticos pasivos pueden contener múltiples interfaces reflectantes. SC también es mecánicamente robusto y fácil de identificar y operar para los técnicos de campo.
Antes de pedir un cable de conexión SC/APC, verifique:
- interfaz OLT;
- conectores de entrada y salida del divisor;
- tipo de adaptador en la caja de distribución;
- toma de pared;
- Puerto óptico ONT u ONU;
- cables de referencia de prueba.
gloriaCable de conexión OS2 simplex SC/APCestá destinado a enlaces donde ambos puertos de dispositivo están confirmados como SC/APC. una coincidenciaAdaptador simplex SC/APCSe puede utilizar en paneles de conexión compatibles, cajas FTTH y terminales de pared.
LC APC vs LC UPC en telecomunicaciones y centros de datos
LC/UPC se utiliza ampliamente en Ethernet dúplex y en interfaces de transceptores coherentes. La guía de cables y ópticas 400G de Juniper indica que sus transceptores 400G con interfaces LC dúplex usan UPC e identifica LC/UPC dúplex en productos coherentes, incluidos módulos 400G ZR.
Para parches laterales-de equipos compatibles, Glory proporcionaCables de conexión LC/UPC simplex OS2, versiones dúplex y combinaciones de conectores personalizados.
LC/APC puede especificarse para distribución pasiva compacta, equipos de gestión-de longitud de onda, sistemas de monitoreo, laboratorios ópticos, equipos de RF-sobre-fibra y otros sistemas sensibles-a la reflexión. Debe solicitarse únicamente cuando el puerto y el conector correspondiente estén diseñados para APC.
APC vs UPC para aplicaciones de red comunes
| Solicitud | Dirección del conector común | Se requiere verificación |
|---|---|---|
| Distribución FTTH/PON | SC/APC de uso frecuente | OLT, divisor, adaptador y puerto ONT |
| CATV/RF-sobre-fibra | APC especificado con frecuencia | Hojas de datos del transmisor y del receptor |
| Óptica Ethernet dúplex | LC/UPC de uso frecuente | SKU transceptor exacto |
| Óptica coherente ZR/ZR+ | LC/UPC utilizado por muchos módulos | Especificación del conector del módulo |
| Óptica monomodo-paralela | MPO/APC de uso común | Formato MPO, recuento de fibras y polaridad. |
| Óptica multimodo paralela | MPO/UPC u otra interfaz especificada | Transceptor MDI y mapa de carriles |
| Parches empresariales | LC/UPC o SC/UPC común | Puertos de panel y equipo existentes |
Los equipos modernos de 400G y 800G pueden utilizar varios tipos de interfaz. Juniper documenta MPO-12/APC para determinadas ópticas monomodo paralelas de 400G, mientras que su gama de 800G incluye interfaces MPO-16/APC, MPO-12/APC dual y LC/UPC dúplex dual.
Para proyectos ópticos-paralelos, consulta el artículo de GloryGama de conjuntos de cables MTP/MPO. El número de fibras, el pulido, el género y la polaridad deben coincidir con el transceptor específico.
¿Se pueden utilizar APC y UPC en el mismo enlace?
Los enchufes APC y UPC no deben acoplarse directamente en el mismo punto de conexión. Sus interfaces ópticas en ángulo y no-en ángulo no crean el contacto físico deseado cuando se colocan cara a cara. El desajuste puede producir:
- pérdida de inserción anormal;
- mayor reflexión;
- resultados de pruebas inestables;
- contacto final-cara incompleto;
- Posible daño a la férula después de un acoplamiento repetido o forzado.
Un manguito adaptador alinea los casquillos del conector. No convierte una superficie óptica APC en una superficie UPC.
Un cable híbrido aún puede tener APC en un extremo y UPC en el otro cuando cada extremo se conecta a un puerto de dispositivo correspondiente. Los ejemplos comunes incluyen:
- SC/APC a LC/UPC;
- SC/APC a SC/UPC;
- LC/APC a LC/UPC.
Fluke Networks proporciona un procedimiento de prueba para enlaces dúplex LC/APC-a-LC/UPC utilizando los cables de referencia de prueba APC y UPC adecuados.
gloriaGama de latiguillos de fibraadmite combinaciones de conectores estándar y personalizados. La RFQ debe identificar claramente el conector instalado en el extremo A y el extremo B.
¿APC cuesta más que UPC?
No existe un porcentaje universal confiable para la diferencia de precio porque el costo depende del grado del conector, el volumen del pedido y la construcción del cable, así como del tipo de pulido.
La producción y pruebas de APC pueden requerir:
- accesorios pulidos-en ángulo;
- puntas de sonda de inspección coincidentes;
- cables de referencia de prueba APC;
- conectores de referencia dedicados;
- etiquetado e inventario separados;
- formación de técnicos.
La cotización también puede variar según el formato del conector, grado de pérdida estándar o de baja-pérdida, construcción simple o dúplex, tipo de cubierta, requisitos de informes de prueba-, etiquetas personalizadas y embalaje.
Para una red establecida, el costo total de conversión puede ser más importante que el precio unitario del cable de conexión. Cambiar un sistema UPC a APC también puede afectar adaptadores, pigtails, cables de prueba, herramientas de inspección, inventario de repuestos y procedimientos de campo.
Perspectiva de prueba y fabricación de Glory Optical
Glory Optical fabrica productos conectorizados y conjuntos de cables con-pruebas internas y control de calidad. El taller utiliza instrumentos como OTDR, analizadores de espectro óptico e interferómetros 3D para la geometría de los extremos, y los ensamblajes terminados pasan por controles por etapas que cubren la pérdida de inserción, la pérdida de retorno y el estado de los extremos del conector antes del envío. La documentación del proyecto puede incluir hojas de datos, dibujos e informes de prueba según los requisitos del producto y del pedido. Ver elFábrica de Glory Optical y capacidades de prueba.
Los ejemplos de productos estándar actuales incluyen:
- ElCable de conexión OS2 simplex SC/APC, especificado en pérdida de inserción menor o igual a 0,30 dB y pérdida de retorno mayor o igual a 60 dB.
- ElCable de conexión OS2 simplex LC/UPC, con una pérdida de inserción de grado-estándar menor o igual a 0,30 dB y un valor de referencia de pérdida de retorno-UPC mayor o igual a 50 dB.
- Combinaciones de conectores, tipos de pulido, cubiertas, diámetros, longitudes, etiquetas y empaques personalizados para pedidos de proyectos.
Estos son valores específicos del producto-. La cotización y la hoja de datos aprobadas deben definir los límites de aceptación final para cada pedido.
La inspección-de la cara final debe tratarse por separado de las pruebas ópticas.CEI 61300-3-35:2022cubre la observación y clasificación de residuos, rayones y defectos y establece que la inspección visual no reemplaza la atenuación o{0}}medición de pérdida de retorno.
Para el procedimiento de campo, consulte laGuía de limpieza del conector de fibra óptica Glory Optical.
Cómo seleccionar y especificar APC o UPC
1. Identifique el puerto exacto del equipo
Registre el fabricante, el modelo y la especificación-de interfaz óptica para OLT, ONT u ONU, transceptor óptico, receptor, divisor, dispositivo de monitoreo e instrumento de prueba.
2. Especifique ambos extremos del cable
Descripciones como "cable de conexión de fibra SC" o "cable monomodo-LC" están incompletas. Escriba la configuración completa, como por ejemplo:
- SC/APC a SC/APC;
- SC/APC a LC/UPC;
- LC/UPC a LC/UPC;
- MPO-12/APC a MPO-12/APC.
3. Configure IL y RL por separado
Defina la pérdida de inserción máxima, la pérdida de retorno mínima, la longitud de onda de prueba, el método de referencia y si los límites se aplican por conector o por ensamblaje.
4. Verifique cada interfaz intermedia
Confirme el pulido y el formato en el puerto del equipo, el adaptador, el cable flexible, el casete, el divisor, el tomacorriente de pared y el cable de prueba.
5. Definir inspección y documentación
Solicite el resultado de pérdida de inserción-, el resultado de pérdida de devolución-, la inspección de extremo-, la verificación de continuidad o polaridad, la etiqueta del producto, la longitud del cable, la identificación de lote y las especificaciones de embalaje.
Lista de verificación de RFQ de APC vs UPC
| Campo de solicitud de cotización | Ejemplo |
|---|---|
| Extremo del conector A | Carolina del Sur/APC |
| Extremo del conector B | LC/UPC |
| tipo de fibra | G.657.A2 OS2 |
| recuento de fibras | simplex |
| Diámetro del cable | 2,0 milímetros |
| Chaqueta | LSZH |
| Longitud | 20 m |
| Pérdida de inserción máxima | Definir por requisito de proyecto aprobado |
| Pérdida mínima de retorno | Definir por separado para cada extremo. |
| Longitudes de onda de prueba | 1310 nm y 1550 nm |
| Finalizar-la inspección facial | IEC 61300-3-35 o criterios definidos por el proyecto |
| Informe IL/RL | Requerido |
| Etiquetado | Extremo A y extremo B claramente identificados |
| Embalaje | Tapas individuales, bolsas y etiquetas de proyectos. |
| Cantidad | Muestra de prueba y lote de producción. |
Reemplace los valores de muestra con los requisitos reales del proyecto antes de la cotización.
Preguntas frecuentes
P: ¿APC es mejor que UPC?
R: APC normalmente ofrece un mejor rendimiento-en pérdidas. UPC sigue siendo apropiado cuando el puerto del equipo y el canal completo están diseñados para UPC.
P: ¿Puedo utilizar un cable de conexión de APC-a-UPC?
R: Sí. Un ensamblaje híbrido es válido cuando el extremo APC se conecta a un dispositivo APC y el extremo UPC se conecta a un dispositivo UPC. Los dos tipos de pulido no deben acoplarse directamente en un punto de conexión.
P: ¿APC tiene una pérdida de inserción menor que UPC?
R: No necesariamente. La pérdida de inserción también depende de la alineación del casquillo, la calidad de la cara del extremo, la limpieza, el estado del adaptador y el grado del conector.
P: ¿Por qué FTTH suele utilizar SC/APC?
R: Muchas redes FTTH utilizan SC/APC para controlar la reflexión a través de enlaces de distribución pasivos. Aún se deben confirmar las interfaces OLT, divisor, adaptador y ONT reales.
P: ¿Qué pulimento se utiliza en los centros de datos?
R: Se pueden utilizar ambos. Los puertos de equipos LC dúplex frecuentemente usan UPC, mientras que algunas interfaces paralelas monomodo-400G y 800G usan MPO/APC.
P: ¿APC siempre es más caro?
R: No siempre. El precio depende del tipo de conector, el grado de rendimiento, el volumen, las pruebas y la personalización. Los requisitos de prueba y fabricación específicos de APC-pueden afectar la cotización.
Regla de selección final
Elija el pulido del conector en este orden:
Interfaz del equipo → devolución-requisito de pérdida → canal completo → método de prueba → especificación del producto
La elección correcta es el pulimento que coincida con el equipo, el diseño del canal y los requisitos de aceptación.
