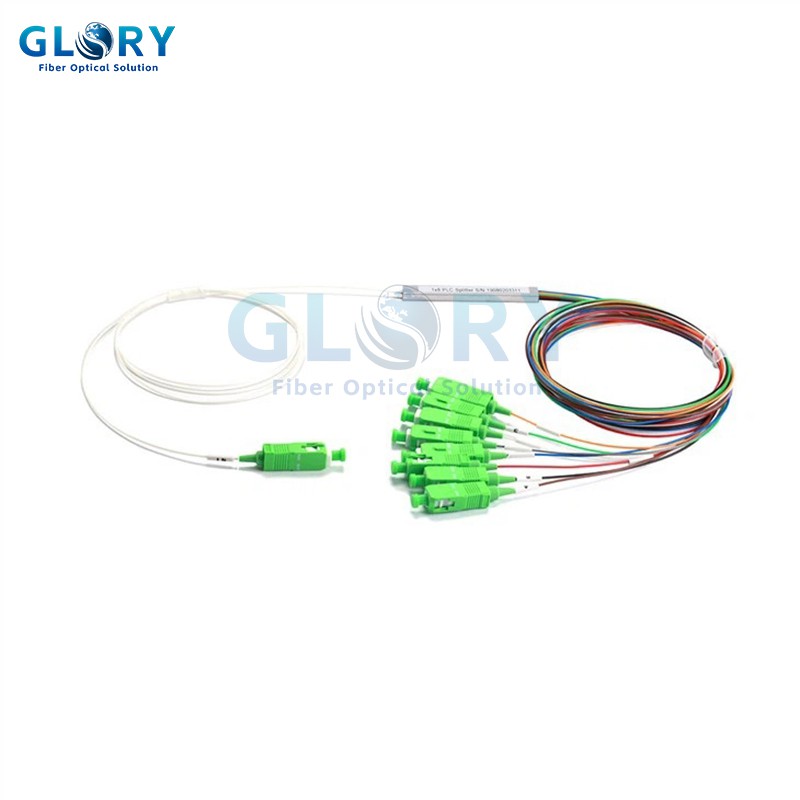

PLC Splitter 1x2 es un componente de red que distribuye la luz entrante (una o dos fibras de entrada) en partes iguales hacia múltiples fibras de salida (2-64). Los divisores están disponibles con fibras desnudas de 250 um, fibras protegidas de 900 um y cables de 2,0 mm. Los cables y fibras de entrada y salida pueden tener varias longitudes y pueden terminar mediante conectores ópticos. Nuestro PLC Splitter 1x2 se puede integrar en varios productos y aplicaciones en combinación con sistemas de gestión de cables o fibra de Keen. Todos los productos cumplen con los requisitos de confiabilidad Telcordia 1209 y 1221 y están certificados por TLC para implementación de red.
Características
• Amplia longitud de onda operativa de 1260-1650 nm
•Baja pérdida de inserción y alto rendimiento
•Buena uniformidad y PDL bajo
•Tamaño de paquete pequeño
•Varios tipos de conectores y tamaños de paquete disponibles
Presupuesto
Divisores PLC 1xN
|
Parámetros |
Puerto 1x2 |
Puerto 1x4 |
Puerto 1x8 |
Puerto 1x16 |
Puerto 1x32 |
Puerto 1x64 |
|
Operación Longitud de onda (nm) |
1260~1650 |
|||||
|
Tipo de fibra |
G657A1/G657A2 |
|||||
|
Pérdida de inserción (dB) |
3.8 |
7.1 |
10.2 |
13.5 |
16.8 |
20.5 |
|
Uniformidad (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
Pérdida de retorno (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (dB) |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.35 |
|
Directividad (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Estabilidad de temperatura (-40~85 grados) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Temperatura de funcionamiento (grados) |
-25~70 |
|||||
|
Temperatura de almacenamiento (grados) |
-25~70 |
|||||
|
Dimensión del módulo MINI (LxAnxAl) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
Dimensión de la caja de ABS (LxAnxAl) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
Dimensión de fibra desnuda (LxAnxAl) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
Nota: Agregue una pérdida de inserción adicional de 0,3 dB por conector.
Divisor PLC 2xN
|
Parámetros |
Puerto 2x2 |
Puerto 2x4 |
Puerto 2x8 |
Puerto 2x16 |
Puerto 2x32 |
Puerto 2x64 |
|
Operación Longitud de onda (nm) |
1260~1650 |
|||||
|
Tipo de fibra |
G657A1/G657A2 |
|||||
|
Pérdida de inserción (dB) |
4.1 |
7.4 |
10.8 |
14.3 |
17.3 |
21 |
|
Uniformidad (dB) |
1 |
1.5 |
1.5 |
2 |
2 |
2.5 |
|
Pérdida de retorno (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (dB) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
Directividad (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Estabilidad de temperatura (-40~85 grados) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Temperatura de funcionamiento ( grado ) |
-25~70 |
|||||
|
Temperatura de almacenamiento ( grado ) |
-25~70 |
|||||
|
Dimensiones del módulo MINI (LxAnxAl) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
Dimensión de la caja de ABS (LxAnxAl) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
Dimensión de fibra desnuda (LxAnxAl) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
Nota: Agregue una pérdida de inserción adicional de 0,3 dB por conector.

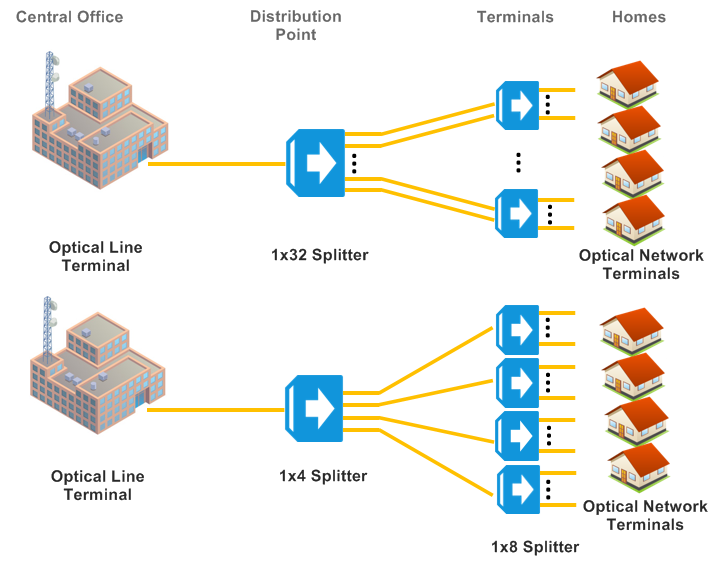

Aplicaciones
•Sistema de televisión por cable
•Equipo óptico
•Sensores de fibra óptica
•FTTH FTTX FTTD GPON
•Redes de telecomunicaciones

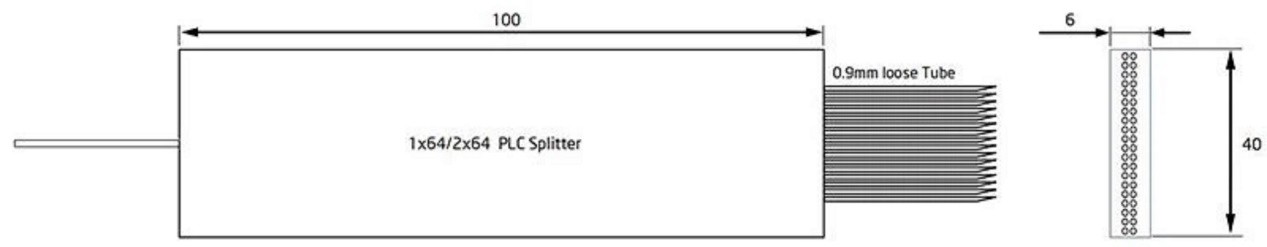

Dibujos del producto
Información de pedido
|
Puerto |
1xN 2xN |
|
Tipo de fibra |
G657A1, G657A2 |
|
Tipo de paquete |
40x4x4, 50x7x4, 60x12x4, 60x7x4, 60x12x4, 80x20x6, 100x40x6, 100x80x10, 120x80x18, 140x115x18mm |
|
Diámetro del tubo de entrada |
Tubo suelto de 0,9 mm, tubo ajustado de 0,9 mm, cable de 2,0 mm, cable de 3,0 mm, fibra de 250 um, fibra de cinta |
|
Diámetro del tubo de salida |
Tubo suelto de 0,9 mm, tubo ajustado de 0,9 mm, cable de 2,0 mm, cable de 3,0 mm, fibra de 250 um, fibra de cinta |
|
Longitud de cada pierna |
0.5m, 1.0m, 1.5m |
|
Conectores de entrada |
SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, Sin conectores |
|
Conectores de salida |
SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, Sin conectores |
Servicio y soporte
Garantía integral y personalización personalizada
Garantizamos que cada PLC Splitter 1x2 cumple o supera las especificaciones publicadas de Telcordia GR-1209 y GR-1221, con pruebas 100% antes del envío. Nos especializamos en soporte completo de OEM y personalización para alinearnos perfectamente con los requisitos de diseño y factor de forma de su red. Esto incluye cualquier relación de división estándar o personalizada (1xN y 2xN hasta 1x128), embalaje flexible (fibra desnuda, minibloque, caja de ABS, casete LGX, montaje en bastidor), conectorización con cualquier combinación de tipos SC, LC, FC, APC/UPC en entrada y salida, y longitudes de patas de fibra personalizadas y tipos de cubierta (250 µm, 0,9 mm, 2,0 mm, 3,0 mm). Admitimos EXW, FOB y otros términos de entrega para facilitar la adquisición global.
Experiencia técnica para la optimización de la red
Nuestro equipo de ingeniería brinda asesoramiento experto para la planificación y optimización de redes PON. Ayudamos con el análisis del presupuesto de energía óptica para arquitecturas de división en cascada, recomendamos la ubicación y las relaciones óptimas del divisor para maximizar el alcance y la densidad de suscriptores y proporcionamos dibujos CAD para la integración en sus gabinetes. También podemos proporcionar informes de pruebas completos y documentación de certificación para su proyecto y sus necesidades de cumplimiento normativo.
Cadena de suministro y logística global
Operamos una cadena de suministro y fabricación escalable capaz de admitir solicitudes de muestra de entrega rápida-y pedidos de producción de gran-volumen para implementaciones globales de FTTH. Mantenemos un stock estratégico de configuraciones comunes y ofrecemos plazos de entrega competitivos para construcciones personalizadas. Los productos se empaquetan meticulosamente para garantizar su llegada en perfectas condiciones. Para proyectos importantes, ofrecemos coordinación logística dedicada y precios basados en el volumen-.
