Instantánea de configuración
| Nombre del producto | FTT-B08 IP68 Gel-Caja de distribución de fibra óptica sellada |
|---|---|
| Rol de red | Terminal de acceso FTTH para exteriores para derivación, almacenamiento de empalmes, carga de divisores PLC y transferencia de cables de acometida |
| Proyecto mejor-adecuado | Calles residenciales, postes de distribución rurales, paredes exteriores de MDU, puntos de acceso a campus y sucursales de suscriptores montadas en cordones- |
| Ventaja principal | Mayor reserva de empalme y capacidad de salida de 8-caídas en un gabinete de campo sellado contra la intemperie |
| Enfoque en adquisiciones | Confirme el diámetro exterior del cable, la relación de división, el plan de salida del adaptador, el kit de montaje y los requisitos de embalaje antes de realizar el pedido. |
Dónde encaja esta caja en una construcción FTTH
El FTT-B08 está ubicado cerca del borde de la red de distribución óptica pasiva, cerca de las rutas de caída de suscriptores. En una implementación típica, el cable entrante se fija y sella en el lado de entrada, las fibras se empalman o encaminan al área del divisor y luego se conectan ocho cables de bajada salientes hacia los usuarios finales.
Esto hace que el producto sea adecuado para puntos de acceso donde los técnicos necesitan un límite físico claro entre la gestión de cables de alimentación/distribución y el trabajo del abonado-. El gabinete puede soportar instalación en pared, poste o cordón, brindando a los planificadores más libertad al seleccionar ubicaciones de montaje en exteriores.

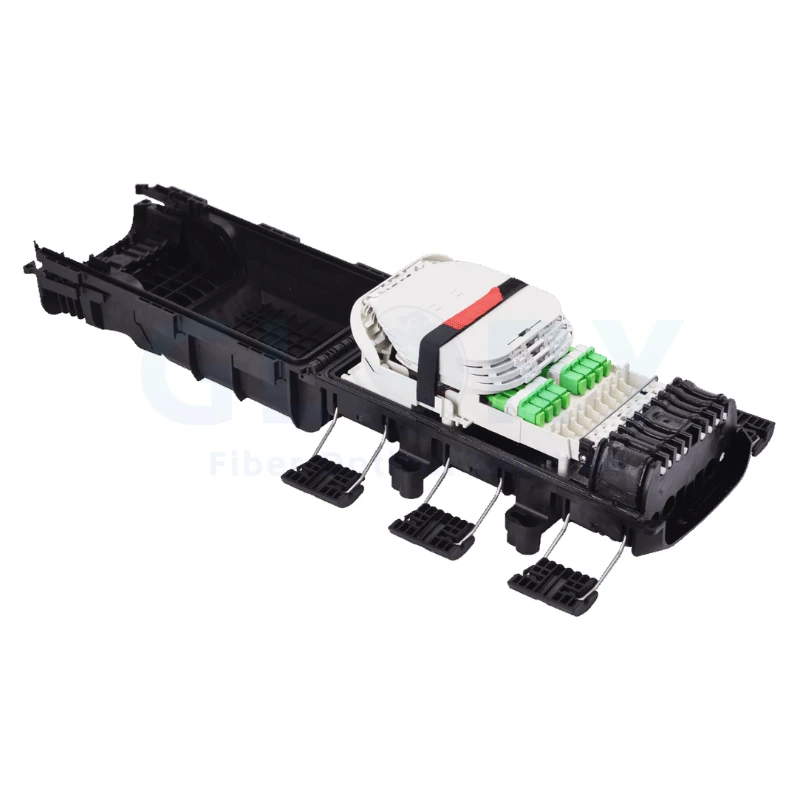

Vista frontal abierta que muestra el área de salida y gestión de cables.
Referencia de diseño interno para zonas de empalme, divisor y enrutamiento.
Datos técnicos FTT-B08
| Tipo de producto | Caja de distribución |
|---|---|
| Serie de productos | FTT-B08 |
| Dimensiones del producto | 339 × 194 × 128 milímetros |
| Material de la carcasa | PP+GF |
| Nivel de propiedad intelectual | IP68 |
| Temperatura de funcionamiento | -25 grados ~ +65 grados |
| Capacidad de empalme | 72 núcleos, agrupados |
| Relación divisoria | 1×1:8 o 2×1:4 |
| Puertos de entrada de cables | 4 piezas, φ11 mm o φ15 mm |
| Capacidad del cable de acometida | 8 piezas, φ5 mm |
| Diámetro de cable compatible | ø3mm ~ ø15mm |
| Tipo de sellado | Sello mecánico, sellado de gel. |
| Color | Negro |
| Montaje | Pared/Poste/Tolón |
Plano de dimensiones y diseño de la carcasa
Este dibujo proporciona una referencia visual del perfil de carcasa FTT-B08, su diseño frontal, su vista lateral y su estructura de cubierta interna. Es útil para comprobar el espacio disponible en la pared, la distancia entre postes, la dirección del enrutamiento de los cables y la coordinación del dibujo del proyecto antes de la instalación.
Referencia de dimensiones para la estructura del gabinete FTT-B08, el espacio libre de la cubierta y el diseño de montaje.
¿Qué diferencia a FTT-B08 de los buzones de entrega más pequeños?
Capacidad de acceso de 8 caídas
Ocho posiciones de caída de φ5 mm hacen que la caja sea más adecuada para la distribución en el lado de la calle-o del edificio-que los terminales compactos de 4 caídas.
Reserva de empalme de 72 núcleos
La mayor asignación de empalme interno admite una mayor flexibilidad de enrutamiento cuando un proyecto necesita una reserva de fibra adicional o una transferencia multi-núcleo.
Planificación de doble divisor
La proporción indicada de 1×1:8 o 2×1:4 permite que el mismo concepto de carcasa cubra una rama de 8 vías o dos ramas independientes de 4 vías.
Protección exterior IP68
El gabinete está diseñado para entornos de acceso al aire libre donde el polvo, la exposición al agua y la protección de la entrada de cables son preocupaciones clave de diseño.
Amplio rango de diámetro exterior de cable
Con compatibilidad de cables de φ3 mm a φ15 mm, el producto se puede planificar para varias combinaciones de cables alimentadores, derivados y de bajada.
Tres opciones de montaje
Las opciones de montaje en pared, poste y cordón ayudan a que el mismo modelo se adapte a fachadas de edificios, rutas aéreas y ubicaciones de ODN en carreteras.
Ruta del cable y lógica de sellado
El diseño FTT-B08 debe entenderse como un punto de transición de cable de campo. Los cables entrantes ingresan a través de puertos más grandes, se fijan dentro del gabinete y luego las fibras se dirigen hacia el área de empalme y divisor. El lado abatible utiliza ocho posiciones de salida definidas, lo que ayuda a los instaladores a mantener las líneas de clientes separadas y más fáciles de identificar.
El sellado mecánico con gel es útil en cajas de acceso exterior porque mejora el sellado alrededor de las entradas de cables y al mismo tiempo permite a los técnicos de campo abrir la caja para su instalación o mantenimiento. Durante la planificación del proyecto, el diámetro exterior del cable debe coincidir con el puerto y el rango de sellado.
| Área | Propósito del diseño | Verificación de campo |
|---|---|---|
| Lado de entrada | Acepta rutas de cables de alimentación o distribución más grandes | Verifique el requisito de entrada de φ11 mm o φ15 mm |
| zona de empalme | Almacena y protege los puntos de empalme por fusión. | Mantenga ordenada la colocación de las mangas y evite el cruce de fibras. |
| Zona divisoria | Admite ramificación óptica 1×1:8 o 2×1:4 | Confirmar el diseño del divisor antes de la producción. |
| Lado abatible | Separa ocho cables de abonado salientes | Etiquete las líneas de colocación y haga coincidir el mapa de puertos durante la transferencia |
Referencia de enrutamiento de adaptadores, PLC y bandeja de empalme
La referencia de enrutamiento interno muestra cómo se organizan dentro del gabinete el cable de alimentación, la fijación del núcleo reforzado, las bandejas de empalme, el área del divisor del PLC, los pigtails, los adaptadores y los manguitos termorretráctiles. Para pedidos de proyecto, el enrutamiento final debe confirmarse según la relación del divisor, la carga del adaptador y el tipo de cable.
Referencia de ruta de fibra interna que cubre el uso de la bandeja de empalme, la disposición del empalme del PLC, la carga del adaptador y el enrutamiento del cable flexible.
Aplicaciones recomendadas
Distribución de calles residenciales
Utilice el FTT-B08 como punto de acceso de vecindario donde varios hogares reciben servicio desde una caja exterior protegida.
Traspaso de pared-exterior de MDU
Instálelo cerca de un pequeño departamento o edificio comercial para separar el trabajo de fibra del alimentador del enrutamiento de caída del suscriptor.
Poste rural-FTTH montado
Adecuado para rutas aéreas donde la caja de acceso necesita colocación de hilos o postes cerca de ramas de cables de acometida.
Nodos de acceso al campus y al parque
Útil para la distribución de fibra pasiva en exteriores entre edificios de servicios, rutas de servicios públicos y usuarios de puntos finales.
Flujo de trabajo de instalación para equipos de campo
- Inspeccione el punto de montaje:elija la posición de pared, poste o cable y deje suficiente espacio de trabajo alrededor del gabinete.
- Diámetro del cable coincidente:verifique el diámetro exterior del cable entrante y el diámetro exterior del cable de bajada antes de cortar o preparar las posiciones de entrada del cable.
- Prepare el cable entrante:Pele, fije y enrute las fibras hacia el área de empalme sin exceder los límites de curvatura.
- Configuración del divisor de carga:Instale la disposición del divisor planificada 1×1:8 o 2×1:4 según el mapa del puerto.
- Ruta de los cables de acometida:Guíe ocho cables de salida a través del lado abatible y mantenga las líneas numeradas para mantenimiento.
- Cerrar y documentar:selle la cubierta, registre la asignación del puerto, tome fotografías de transferencia y conserve el mapa-construido con el archivo del proyecto.
Referencia de montaje en pared y poste
El FTT-B08 se puede planificar para puntos de acceso FTTH exteriores montados en pared-o en poste-. La instalación en la pared generalmente utiliza pernos de expansión, mientras que la instalación en un poste puede usar abrazaderas de manguera o accesorios de bandas específicos del proyecto-.
Referencia de montaje para instalación en pared e instalación en poste.
Notas de selección para compradores
Antes de emitir una solicitud de cotización, compare el FTT-B08 con el tamaño real de su sucursal ODN. Es una mejor combinación cuando el proyecto requiere ocho salidas de caída, una mayor reserva de empalme o protección exterior IP68. Si el punto de acceso sólo da servicio a un número muy reducido de viviendas, una caja más pequeña puede resultar más económica.
| Pregunta | Por qué es importante | Respuesta necesaria para la cotización |
|---|---|---|
| ¿A cuántos suscriptores atenderá este nodo? | El recuento de puertos determina el tamaño de la caja y la relación del divisor. | 8 gotas, o confirmar si se necesitan menos o más salidas. |
| ¿Qué plan divisor se requiere? | 1×1:8 y 2×1:4 admiten diferentes diseños de red. | Ramal único de 8 vías o dos ramales de 4 vías. |
| ¿Cuál es el diámetro exterior del cable? | El rendimiento del sellado depende de la coincidencia del cable y del puerto. | Cable entrante OD y cable de bajada OD. |
| ¿Dónde se instalará? | El kit de montaje y los accesorios varían según el sitio. | Instalación en pared, poste o cordón. |
| ¿Qué hay que precargar? | Las fábricas pueden preparar las opciones de divisor, adaptador y pigtail de manera diferente. | Divisor, tipo de adaptador, longitud del pigtail y requisito de etiquetado. |
Lista de verificación de solicitudes de presupuesto
Configuración de caja
- Modelo: FTT-B08
- Requisito exterior IP68
- Montaje en pared, poste o cordón
- Carcasa negra de PP+GF
Diseño óptico
- Plan divisor 1×1:8 o 2×1:4
- Requisito de salida del adaptador
- Tipo de coleta/conector
- Secuencia de etiquetas de puerto
Detalles del proyecto
- Cantidad de pedido
- País de destino
- Solicitud de embalaje
- Calendario de entrega
Embalaje y pesos
| Tamaño del cartón interior | 345 × 200 × 135 milímetros |
|---|---|
| Tamaño del cartón exterior | 415 × 355 × 435 milímetros |
| Cantidad de embalaje | 6 piezas |
| Peso del cartón | 15,50 kilos |
Preguntas frecuentes
P: ¿Para qué tipo de nodo FTTH está diseñado el FTT-B08?
R: Está diseñado para un punto de acceso exterior de 8 puntos donde un gabinete necesita manejar el sellado del cable entrante, el empalme, la carga del divisor opcional y las salidas de los suscriptores.
P: ¿Cuál es el índice de protección de este modelo?
R: El nivel de protección indicado para la especificación FTT-B08 es IP68.
P: ¿Cuántos cables de acometida puede admitir?
R: La especificación enumera 8 posiciones de cable de acometida para cables de acometida de φ5 mm.
P: ¿Qué configuraciones de divisores se enumeran?
R: Las opciones de relación enumeradas son 1×1:8 o 2×1:4.
P: ¿Cuál es la capacidad de empalme?
R: La capacidad de empalme agrupado indicada es de 72 núcleos.
P: ¿Se puede instalar en una pared, poste o hilo?
R: Sí. Las opciones de montaje enumeradas son instalación en pared, poste y cordón.
P: ¿Qué información debe confirmarse antes de cotizar?
R: Confirme el diámetro exterior del cable, la configuración del divisor requerida, la disposición del adaptador, el método de montaje, la cantidad, la solicitud de embalaje y el país de destino.
