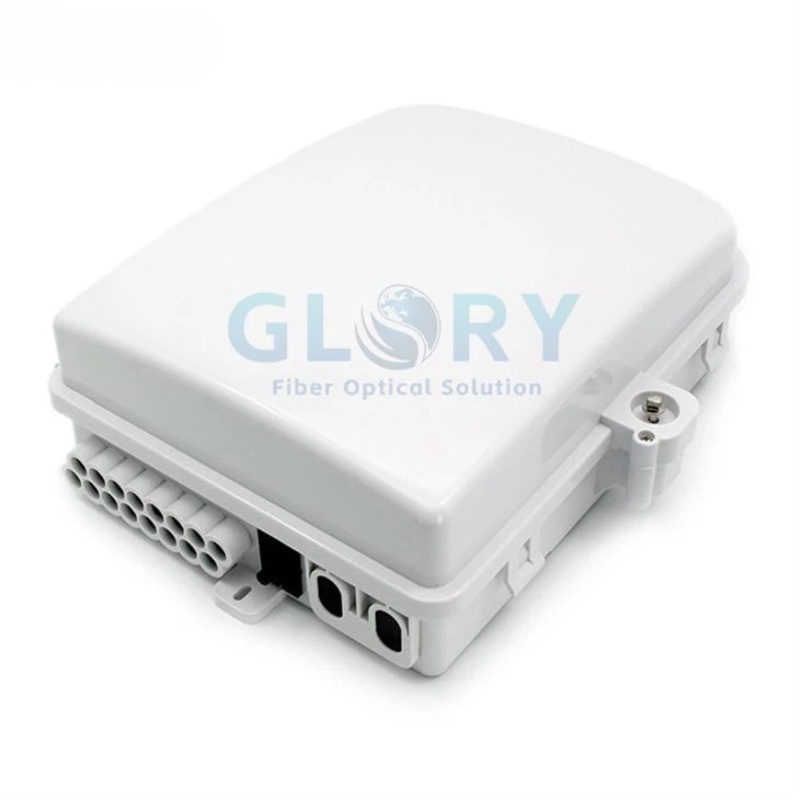

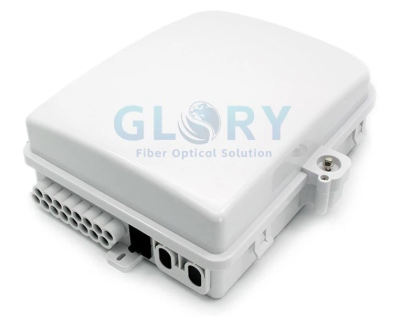

GL-Caja de distribución de fibra FDB-24D - 24-Caja de montaje en pared para exteriores con puerto

La Caja de Pared de Fibra Óptica es un recinto crucial en las redes de fibra óptica. Sirve como punto de conexión protegido entre el cable de fibra principal y las líneas individuales que llegan a hogares o empresas. Su tarea principal es albergar de forma segura los delicados empalmes y conexiones que enrutan las señales ópticas, garantizando un rendimiento confiable.
Diseñadas para ser duraderas, estas cajas cuentan con carcasas resistentes a la intemperie y a los rayos UV-, a menudo fabricadas con materiales resistentes como PC+ABS, con índices de protección como IP65 para resistir las inclemencias del tiempo, el polvo y los impactos físicos. El diseño compacto está diseñado para brindar eficiencia y optimizar el espacio en entornos al aire libre.
En el interior, la Caja de Fibra Óptica proporciona un espacio organizado para empalmar fibras, almacenar cables adicionales e integrar componentes pasivos como divisores PLC, que dividen una única señal óptica para múltiples usuarios. Esto lo convierte en un nodo clave en implementaciones FTTx, que admite varias configuraciones de fibra.
Diseñadas para una fácil instalación, estas cajas normalmente admiten montaje en pared-o en poste-, a menudo con funciones como acceso-sin herramientas para simplificar la implementación y el mantenimiento. En resumen, esta caja de conexiones garantiza un punto de transición confiable, protegido y manejable para su conexión de fibra óptica.

Presupuesto

Parámetro	Detalles
Nombre del producto	Caja de distribución de fibra FDB
Modelo	GL-FDB-24D
Tamaño (largo x ancho x alto)	335 × 295,5 × 117,2 milímetros
Material	ABS+PC o ABS
Grado de protección	IP65
Temperatura de funcionamiento	-40 grados a +60 grados
Puertos de cables	2 puertos para cable de 7-12 mm, 2 puertos para cable de 6-8 mm, 24 puertos para cables de acometida de 2-4 mm
Capacidad máxima de fibra	24 núcleos
Tipos de adaptador	SC, LC, FC
Montaje	pared o poste

Características clave

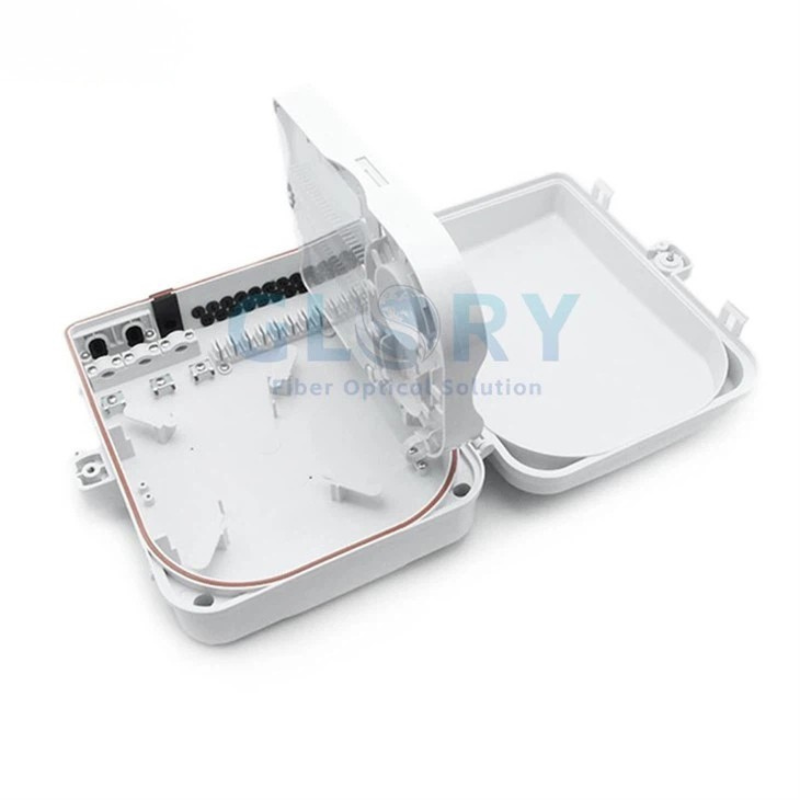

• Está compuesto por un cuerpo principal (carcasa), una bandeja de empalme de fibra-óptica y un marco de fijación del divisor.
• Está dividido en dos partes: una se conecta a los cables ópticos para el empalme por fusión entre el cable óptico y el pigtail de fibra, mientras que la otra se conecta al latiguillo.
• Combina empalme por fusión, conexión, almacenamiento de fibra suelta y gestión de cables de conexión en un sistema integrado.
• Las fibras sobrantes se pueden enrollar alrededor de dos anillos de plástico exclusivos, lo que garantiza un radio de curvatura superior a 40 mm.
• El panel adaptador asegura adaptadores, que son compatibles con varios tipos de adaptadores, lo que permite una operación sencilla y evita daños accidentales a las fibras.
• Los cables pueden pasarse a la caja de fibra FDB desde la parte inferior, con el punto de entrada protegido por sellos de goma especializados.

Condiciones ambientales de trabajo

• Temperatura de trabajo: -40 grados +60 grados
• Humedad relativa: menor o igual al 93% (a +40 grados)
• Presión atmosférica: 62 kpa ~ 101 kpa (elevación aproximada de 0 a 5000 m)
• Pérdida de inserción: menor o igual a 0,35 dB
• Pérdida de retorno: mayor o igual a 50 dB
• Plug durability：>1000 veces
• Resistencia de aislamiento: Mayor o igual a 1000MΩ/500v(DC)
• Grounding resistance ： >3000V (DC)/1min sin avería, descarga disruptiva

Solicitud

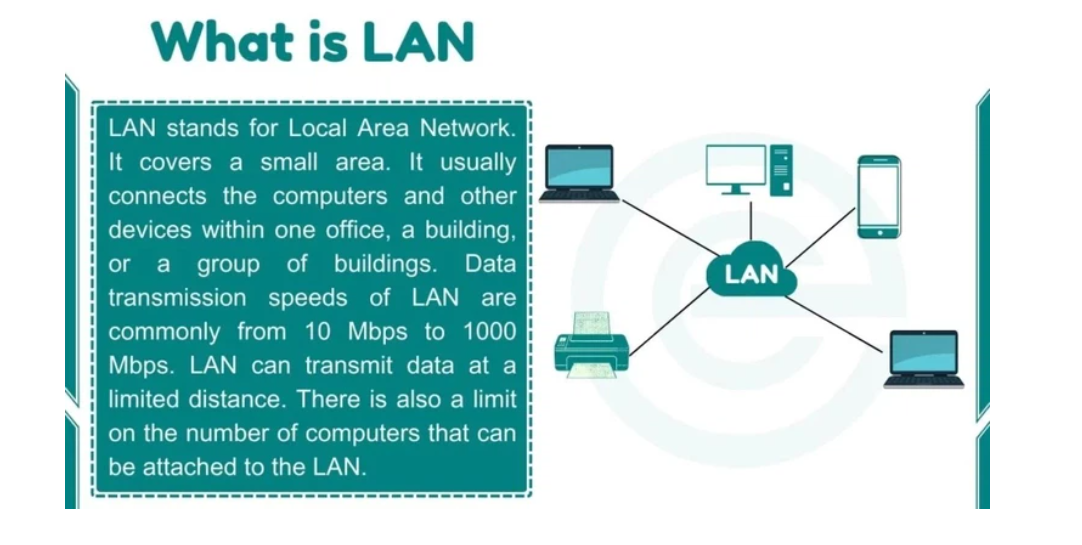

En entornos LAN que utilizan fibra óptica, la Caja de Distribución de Fibra (FDB) desempeña un papel vital en la organización y protección de las conexiones físicas de fibra. Sirve como punto central para empalmar y administrar cables de fibra, lo que garantiza una interfaz limpia y segura entre la red troncal y el equipo del usuario final-en aplicaciones como Fibra hasta el Hogar (FTTH) y redes empresariales. Su resistente gabinete apto para exteriores-protege las delicadas terminaciones de fibra contra el polvo, la humedad y el impacto físico, lo cual es esencial para mantener la confiabilidad de la red.
