Información del producto
Ruta-Posicionamiento secundario del producto
Punto de empalme en línea para rutas de fibra aérea
Utilice este cierre cuando la ruta del cable necesite una junta protegida, preparación de rama o capacidad de bandeja de reserva, pero el sitio no requiera una caja de distribución de fibra completa con puertos adaptadores.
El formato de carcasa mantiene el área de empalme dentro de una carcasa sellada y deja las posiciones de entrada y salida de cables agrupadas al final del cierre para la continuación de la ruta.
Registro Técnico
| Nombre del producto | Cierre de empalme de fibra óptica horizontal |
|---|---|
| Modelo | GL027 |
| Estructura de cierre | Tipo en línea/horizontal |
| Función primaria | Empalme de fibra y protección de cables ópticos. |
| Material de la carcasa | plástico PP |
| Método de sellado | Junta de sellado de silicona entre tapa y fondo. |
| Puertos de cables | 6 puertos de cable, dispuestos en 3 entradas y 3 salidas |
| Referencia del diámetro del puerto | 4 piezas Φ8 mm y 2 piezas Φ13 mm |
| Capacidad de la bandeja de empalme | Máximo 4 bandejas de empalme |
| Capacidad por bandeja | 24 fibras por bandeja |
| Capacidad total de empalme | Hasta 96 fibras |
| Fijación de miembros de fuerza | Incluye piezas de fijación del núcleo de refuerzo del cable. |
| Grado de protección | IP65, a prueba de polvo-y resistente al agua |
| Nota de aplicación | Aplicación de suspensión aérea al aire libre |
| Referencia de dimensión | 330 × 183 × 115,5 mm según las etiquetas del dibujo |
Plano de diseño y dimensiones de la vivienda
El dibujo presenta el cierre desde vistas lateral, superior y frontal. Las dimensiones marcadas son útiles para comprobar el espacio aéreo, el espacio libre de montaje y el margen de curvatura del cable antes de la instalación en el campo.
- La longitud total se muestra como 330 mm.
- La altura de la vista-final se muestra como 183 mm
- La altura de la vista-lateral se muestra como 115,5 mm
- El diseño de la cara final-muestra tres posiciones de entrada de cables
Problema de OSP que resuelve
Continuidad de la ruta
El plan de puertos de 3 entradas y 3 salidas ayuda a los técnicos a gestionar las direcciones de los cables entrantes, salientes y de repuesto a lo largo de una ruta aérea sin cambiar el estilo de cierre.
Expansión de bandeja
El cierre se puede configurar con hasta cuatro bandejas de empalme, lo que facilita reservar espacio para recuentos de fibras posteriores o trabajos de red por etapas.
Fijación del núcleo del cable
Los puntos de fijación-de los miembros resistentes sujetan el núcleo del cable mecánicamente para que las bandejas de empalme no se utilicen como parte-portante de carga de la instalación.
Planificación de bandejas y puertos de cables
- 1Asigna la ruta.
Decida qué puertos se utilizarán para la entrada del cable principal, la salida del cable principal, el cable derivado o el cable de reserva. - 2Haga coincidir el diámetro del cable.
Utilice las referencias de puertos de cable de Φ8 mm y Φ13 mm enumeradas al verificar la compatibilidad del cable de campo. - 3Fijar el núcleo de fortalecimiento.
Asegure el núcleo del cable antes de pasar las fibras sueltas al área de la bandeja. - 4Carga de bandejas por circuito.
Separe las fibras por ruta, dirección del cable o transferencia al cliente para reducir errores de mantenimiento posteriores. - 5Proteja la línea de junta.
Mantenga limpias la cubierta y la superficie de sellado inferior antes de cerrar la carcasa. - 6Registre el mapa de empalme.
Marque el número de bandeja, la secuencia de colores de la fibra y la dirección del cable para la documentación de entrega.
Ilustraciones adicionales de productos
Vivienda cerrada - Vista en ángulo
Vista externa en ángulo que muestra el cuerpo del cierre en línea, el área del puerto del cable final y la carcasa negra acanalada.
Vivienda Cerrada - Perfil Frontal
Vista recta del producto para uso en la galería de páginas, que muestra la forma horizontal de la cubierta y la superficie de la cubierta.
Parte inferior y puerto de cable
Vista de referencia para comprobar la carcasa inferior, la posición de fijación y la disposición del lado de entrada del cable-.
Diseño de bandeja abierta
Vista de cierre abierta que muestra la posición de la bandeja de empalme, el área de fijación de cables y las piezas desplegables de gestión de cables.

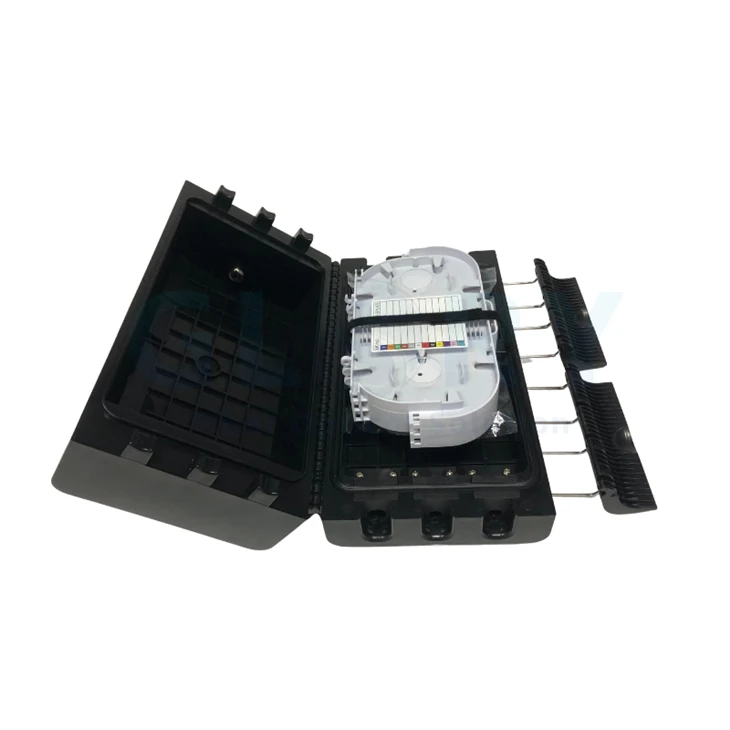

Vivienda abierta - Diseño en ángulo
Vista abierta en ángulo que muestra cómo la cubierta, el área de la bandeja y las piezas de retención de cables-se ubican dentro de la carcasa.
Referencia del kit de accesorios
Conjunto de accesorios para referencia de instalación en campo, que incluye abrazaderas, bridas, tornillos y piezas relacionadas con el sellado-suministradas para el ensamblaje.
¿Qué diferencia este cierre de una caja de distribución?
Casos de uso típicos
Junta de cable de alimentación
Protege los empalmes donde un cable alimentador debe continuar a lo largo de la ruta después de una reparación, extensión o transferencia de construcción.
Punto de ramificación de la ruta aérea
Admite direcciones de cables entrantes y salientes y al mismo tiempo reserva puertos adicionales para sucursales o rutas de cables futuras.
Sección de planta exterior FTTx
Se puede utilizar antes de acceder a los puntos de distribución cuando es necesario organizar, empalmar y proteger las fibras en el campo.
Reemplazo de mantenimiento
Útil cuando se reemplaza un cierre en línea antiguo y el proyecto necesita una carcasa compacta con capacidad de bandeja clara y referencias de puerto de cable.
Puntos de control de instalación en campo
| Control | Motivo del campo | Confirmación recomendada |
|---|---|---|
| Orientación de cierre | Una orientación incorrecta puede dificultar el tendido de cables o el acceso futuro. | Planifique el lado de apertura y la dirección del recorrido antes de colgar el cierre. |
| Diámetro del cable | El tamaño del puerto debe coincidir con el diámetro exterior real del cable. | Confirme el uso del puerto de Φ8 mm y Φ13 mm con el programa de cables. |
| Miembro de fuerza | La carga mecánica no debe transferirse a fibras desnudas o manguitos de empalme. | Fije el núcleo de refuerzo del cable con las piezas de fijación proporcionadas. |
| Carga de bandeja | Las fibras de ruta mixta hacen que la resolución de problemas sea más lenta. | Asigne bandejas por dirección del cable, grupo de fibras o fase de construcción. |
| Limpieza del sello | El polvo o los residuos en la junta pueden reducir la confiabilidad del sellado. | Inspeccione el área de la junta de silicona antes de cerrar la tapa. |
| Registro de entrega | El trabajo futuro depende de un mapeo de empalmes preciso. | Registre el número de bandeja, el código de color de la fibra y la dirección del puerto del cable. |
Información de solicitud de cotización para GL027
Para obtener una cotización precisa, envíe el diámetro del cable, el número de fibras, la cantidad de bandeja, el método de instalación y el entorno del proyecto. Esto evita seleccionar un cierre que se ajuste al número de fibras pero que no se ajuste a la ruta real del cable.
| Modelo | Cierre de empalme de fibra óptica horizontal GL027 |
|---|---|
| Cantidad requerida | Verificación de muestra, stock de mantenimiento de ruta o lote de proyecto |
| Recuento de fibras | Recuento de empalmes real y recuento de fibras reservadas |
| Requisito de bandeja | Número de bandejas de empalme necesarias, hasta 4 piezas según hoja de datos |
| Diámetro del cable | Confirme el diámetro exterior del cable con las referencias del puerto de Φ8 mm / Φ13 mm |
| Solicitud | Ruta aérea, junta de alimentación, punto de empalme de rama o FTTx fuera de la sección de planta |
| Accesorios | Confirme los manguitos de empalme, los accesorios de montaje, las etiquetas y el método de embalaje si es necesario. |
Preguntas frecuentes
P: ¿Para qué se utiliza GL027?
R: GL027 se utiliza para empalme de fibra óptica y protección de cables en un formato de cierre en línea para exteriores, especialmente donde se requiere instalación en ruta aérea.
P: ¿Cuántas fibras puede soportar este cierre?
R: El máximo indicado es 96 fibras, basado en hasta cuatro bandejas de empalme y 24 fibras por bandeja.
P: ¿Cuántos puertos de cable tiene?
R: La hoja de datos enumera seis puertos de cable dispuestos como tres de entrada y tres de salida, incluidos cuatro puertos de Φ8 mm y dos puertos de Φ13 mm.
P: ¿Es resistente al agua?
R: El grado de protección listado es IP65. El diseño utiliza una junta de silicona entre la cubierta y la carcasa inferior para protección a prueba de polvo-y agua.
P: ¿Se puede utilizar como caja de distribución de fibra?
R: Se describe mejor como un cierre de empalme, no como una caja de distribución orientada al suscriptor. Protege las uniones de cables y las bandejas de empalmes en lugar de presentar puertos adaptadores para el servicio de cables de bajada.
P: ¿Qué información se debe proporcionar antes de realizar el pedido?
R: Proporcione el diámetro del cable, el número de fibras, la dirección de la ruta, la cantidad de bandejas, el método de instalación, los accesorios necesarios y la cantidad del proyecto.
