Los paneles de conexión de fibra MPO de las series GL-MP6 y GL-MPB6 con sistema de casete modular pre-preterminado tienen diseños modulares y estructuras mecánicas-extraíbles delanteras y traseras, que son las características más importantes que diferencian este producto de los productos de la competencia, incluida la rápida
implementación, respuesta rápida y resolución de problemas precisa. El adaptador LC opcional admite hasta 1U-144F, 2U-288F y 4U-576F, y el adaptador CS opcional admite hasta 1U-216F.
Modelo y apariencia del producto
Características
Rendimiento alto
•Diseño modular, extraíble mediante rieles.
•Cada piso puede instalar 4 o 6 casetes
•Proporciona funciones de gestión de cables delantera y trasera.
Densidad alta
•1U admite conexiones LC de hasta 144 núcleos o CS de 216 núcleos
•2U admite conexiones LC de hasta 288 núcleos y 4U admite conexiones LC de 576 núcleos.
•1U admite acceso MPO/MTP de hasta 1728 núcleos
Alta flexibilidad
• Admite conversión MTP/MPO-MTP/MPO
•Conexión MTP/MPO/LC/CS opcional
• Admite empalme tipo pigtail
Estructura del panel de conexión
Presupuesto
|
Nombre del artículo |
Panel de conexión de fibra MPO Sistema de casete modular pre-GL-MP6 preterminado |
|
Temperatura de funcionamiento |
-40 grados ~ +75 grados |
|
Temperatura de almacenamiento |
-40 grados ~ +75 grados |
|
Humedad relativa |
Menor o igual a 85%(+30 grado) |
|
Presión atmosférica |
70 kPa ~ 106 kPa |
|
Material del gabinete |
Placa de acero laminada en frío |
|
Dimensiones (AnxPrxAl) |
482,8 mm × 350 mm × 1/2/4U (con portón trasero: 497 mm) |
|
Recuento de fibras (adaptador LC) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
Recuento de fibras (adaptador CS) |
1U:216F |
|
Recuento de fibras (adaptador MPO) |
1U:1728F/1U:864F |
|
Accesorios |
|
|
|
Lazos × 6PCS |
|
Alicates de aro × 2PCS |
|
|
Abrazadera de manguera × 2PCS |
|
|
Corbata mágica de 1 metro × 1 Uds. |
|
|
Tornillos M6 y tuercas × 4PCS |
|
|
Etiqueta de enlace × 1 Uds. |
|
|
Soporte de gestión de cables × 3PCS |
|
|
Tornillos y tuercas M3 × 3PCS |
|
Los casetes para panel de conexión de fibra MPO están diseñados para una administración de cableado optimizada, plug{0}}and-play, implementación rápida, mayor flexibilidad y capacidad de administración, y costos de instalación reducidos. Los modelos de la siguiente manera:
Casetes GL-MPB6 (casetes 8F-LC)
|
Especificaciones del producto |
|
|
Recuento de fibra |
8F |
|
Tipo de fibra |
G657A1,OM3,OM4,OM5 |
|
Modo de fibra |
SM/MM |
|
Tipo de polaridad |
Tipo B |
|
Material |
Plástico |
|
Conector frontal |
SM:LC-UPC/APC(UPC:azul/APC:verde) |
|
MM:LC-UPC(OM3:Aqua/OM4:Violeta/OM5:Verde lima) |
|
|
Conector trasero |
SM:MPO/MTP-APC macho |
|
MM:MPO/MTP-UPC Masculino |
|
|
Dimensiones (AnxPrxAl) |
60 mm × 105 mm × 11,4 mm (sin adaptador) |
|
Propiedades de rendimiento |
|
|
Conector frontal Pérdida de inserción |
SM:UPC menor o igual a 0,3 dB; APC menor o igual a 0,3 dB |
|
MM:UPC menor o igual a 0,2 dB |
|
|
Pérdida de retorno del conector frontal |
SM:UPC mayor o igual a 50 dB, APC mayor o igual a 60 dB; MM: UPC mayor o igual a 35 dB |
|
Conector trasero Pérdida de inserción |
SM:UPC menor o igual a 0,35 dB(LL) |
|
MM:UPC menor o igual a 0,35 dB(LL) |
|
|
Pérdida de retorno del conector trasero |
SM:APC Mayor o igual a 50dB;MM:UPC Mayor o igual a 35dB |
Casetes GL-MPB6 (casetes LC 12F-)
|
Especificaciones del producto |
||
|
Recuento de fibra |
12F |
|
|
Tipo de fibra |
G657A1,OM3,OM4,OM5 |
|
|
Modo de fibra |
SM/MM |
|
|
Tipo de polaridad |
Tipo A |
|
|
Material |
Plástico |
|
|
Conector frontal |
SM:LC-UPC/APC(UPC:azul/APC:verde) |
|
|
MM:LC-UPC(OM3:Aqua/OM4:Violeta/OM5:Verde lima) |
||
|
Conector trasero |
SM:MPO/MTP-APC macho |
|
|
MM:MPO/MTP-UPC Masculino |
||
|
Dimensiones (AnxPrxAl) |
90 mm × 130 mm × 11,4 mm (sin adaptador) |
|
|
Propiedades de rendimiento |
||
|
Conector frontal Pérdida de inserción |
SM:UPC menor o igual a 0,3 dB; APC menor o igual a 0,3 dB |
|
|
MM:UPC menor o igual a 0,2 dB |
||
|
Pérdida de retorno del conector frontal |
SM:UPC mayor o igual a 50 dB, APC mayor o igual a 60 dB; MM: UPC mayor o igual a 35 dB |
|
|
Conector trasero Pérdida de inserción |
SM:UPC menor o igual a 0,35 dB(LL) |
|
|
MM:UPC menor o igual a 0,35 dB(LL) |
||
|
Pérdida de retorno del conector trasero |
SM:APC Mayor o igual a 50dB;MM:UPC Mayor o igual a 35dB |
|
Casetes GL-MPB6 (casetes 12F-CS)
|
Especificaciones del producto |
|
|
Recuento de fibra |
12F |
|
Tipo de fibra |
G657A1,OM3,OM4,OM5 |
|
Modo de fibra |
SM/MM |
|
Tipo de polaridad |
Tipo A |
|
Material |
Plástico |
|
Conector frontal |
SM:CS-UPC/APC(UPC:azul/APC:verde) |
|
MM:CS-UPC(OM3:Aqua/OM4:Violeta/OM5:Verde lima) |
|
|
Conector trasero |
SM:MPO/MTP-APC macho |
|
MM:MPO/MTP-UPC Masculino |
|
|
Dimensiones (AnxPrxAl) |
60 mm × 105 mm × 11,4 mm (sin adaptador) |
|
Propiedades de rendimiento |
|
|
Conector frontal Pérdida de inserción |
SM:UPC menor o igual a 0,3 dB; APC menor o igual a 0,3 dB |
|
MM:UPC menor o igual a 0,2 dB |
|
|
Pérdida de retorno del conector frontal |
SM:UPC mayor o igual a 50 dB, APC mayor o igual a 60 dB; MM: UPC mayor o igual a 35 dB |
|
Conector trasero Pérdida de inserción |
SM:UPC menor o igual a 0,35 dB(LL) |
|
MM:UPC menor o igual a 0,35 dB(LL) |
|
|
Pérdida de retorno del conector trasero |
SM:APC Mayor o igual a 50dB;MM:UPC Mayor o igual a 35dB |

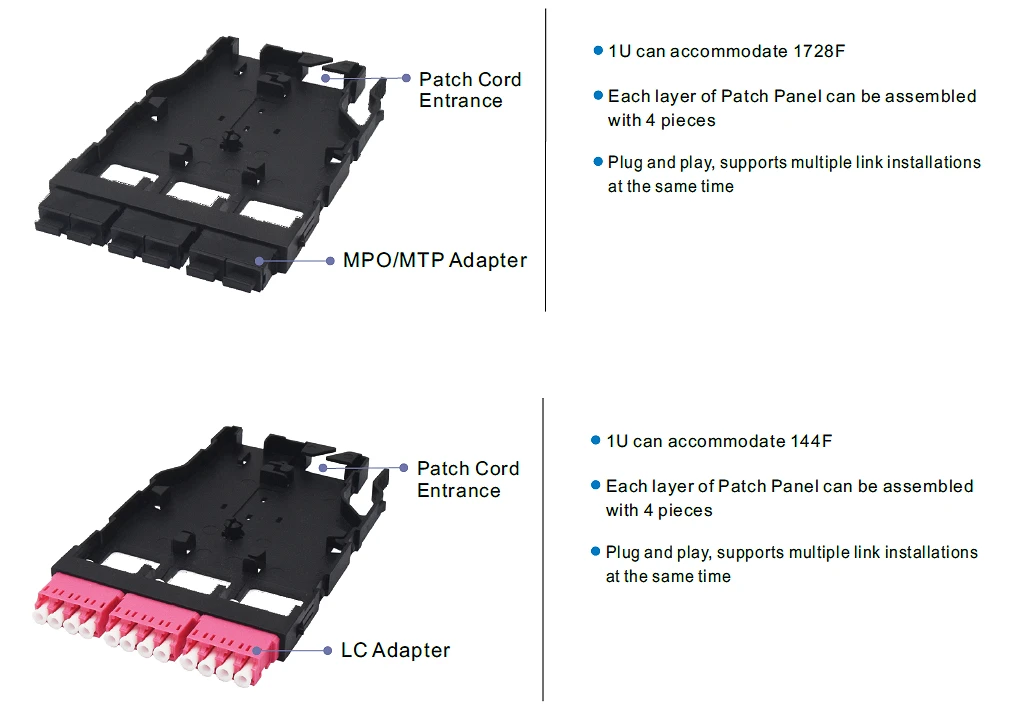

GL-Casetes MPB6 (Panel de casetes)
|
Especificaciones del producto |
|
|
Recuento de fibra |
1728F/144F |
|
Tipo de fibra |
G657A1,OM3,OM4,OM5 |
|
Modo de fibra |
SM/MM |
|
Material |
Plástico |
|
Adaptador frontal |
MPO/MTP/LC |
|
Dimensiones (Ancho x Fondo x Alto) |
90 mm × 130 mm × 11,4 mm (sin adaptador) |
Casetes GL-MPB6 (casetes de empalme 12F-LC)
|
Especificaciones del producto |
|
|
Recuento de fibra |
12F |
|
Tipo de fibra |
G657A1,OM3,OM4,OM5 |
|
Modo de fibra |
SM/MM |
|
Material |
Plástico |
|
Conector frontal |
SM:LC-UPC/APC(UPC:azul/APC:verde) |
|
MM:LC-UPC(OM3:Aqua/OM4:Violeta/OM5:Verde lima) |
|
|
Dimensiones (Ancho x Fondo x Alto) |
90 mm × 130 mm × 11,4 mm (sin adaptador) |
|
Propiedades de rendimiento |
|
|
Conector frontal Pérdida de inserción |
SM:UPC menor o igual a 0,3 dB; APC menor o igual a 0,3 dB |
|
MM:UPC menor o igual a 0,2 dB |
|
|
Pérdida de retorno del conector frontal |
SM:UPC mayor o igual a 50 dB, APC mayor o igual a 60 dB; MM: UPC mayor o igual a 35 dB |
Información para realizar pedidos de paneles de conexión de fibra MPO
GL-Panel de conexiones-MP6
|
MP6 - EM - SP - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-Modelo |
MP6 |
|
2-Configuración |
EM: vacío |
|
3-Materiales |
SP: Placa de acero laminada en frío |
|
4-pulverizaciones |
B: Grano de arena fina |
|
Color de 5 aerosoles |
9004:RAL9004 |
|
Cantidad de casetes 6-12F |
N×12,N=1,2,3,4,5... |
|
Cantidad de casetes 7-8F |
N×8,N=1,2,3,4,5... |
|
Altura de 8 gabinetes |
1U,2U,4U |
|
Nota: 1. Cada panel se puede configurar con 6 casetes 8F o 4 casetes 12F. 2.1U se puede configurar con 3 capas de paneles, 2U con 6 capas y 4U con 12 capas. |
|
Casetes-GL-MPB6
|
MPB6_12F- AP - P - Negro - 1×12 - MPO/PC - LC/UPC - OM4 1 2 3 4 5 6 7 8 |
|
|
1-Modelo |
MPB6_8F;MPB6_12F;MPB6S_12F |
|
2-Configuración |
EM: Vacío; ANUNCIO: Adaptador incluido; AP:Totalmente equipado |
|
3-Materiales |
P: plástico |
|
4 colores |
Negro |
|
Cable de conexión de 5 casetes |
1 × 12: 1 cable de conexión de 12 núcleos. |
|
6-Conector trasero |
MPO/PC;MPO/APC;MTP/PC;MTP/APC |
|
7-Conector frontal |
LC/PC;LC/APC;CS/PC;CS/APC |
|
Tipo de 8 fibras |
G657A1;OM3;OM4;OM5 |
|
Nota: La parte frontal usa un adaptador CS y la caja del módulo usa MPB6_8F. |
|
Panel de casetes
|
MPB6P- ANUNCIO - P - Negro -3MPO(DX)-SM/UPC 1 2 3 4 5 6 |
|
|
1-Modelo |
MPB6P |
|
2-Configuración |
EM: Vacío; ANUNCIO: Adaptador incluido |
|
3-Materiales |
P: plástico |
|
4 colores |
Negro |
|
Tipo de 5 adaptadores |
3MPO(DX),3MTP(DX),3LC(QT) |
|
Tipo de 6 conexiones |
SM/UPC, SM/APC, MM/UPC, OM3/UPC, OM4/UPC |
|
Nota: 1.① Adaptador LC: terminal corto recto de cuatro-clavijas; ② Adaptador MPO/MTP: brida de orejeta corta tipo SC, con un extremo de la llave hacia arriba y el otro extremo hacia abajo. 2. Hay 3 agujeros cuadrados en la parte inferior del panel. |
|
